海灣消防二線制主機設備屏蔽與取消屏蔽操作方法

當外部設備（探測器、模塊或火災顯示盤）發生故障時，可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。

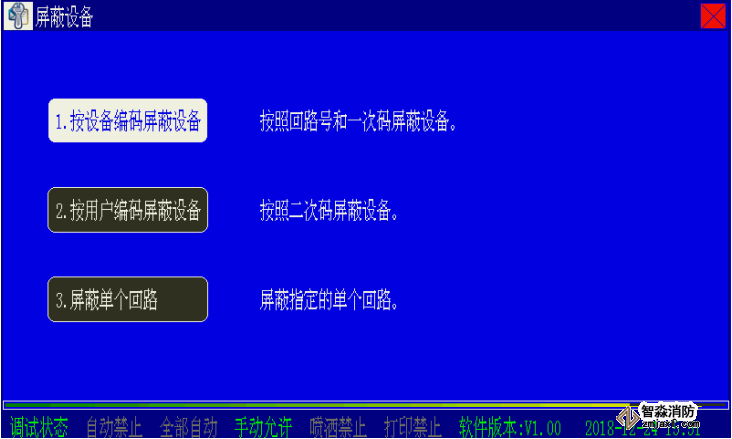

按下海灣消防二線制主機“屏蔽”鍵（若控制器處于鎖鍵狀態，需輸入用戶密碼解鎖），屏幕顯示如下圖1所示，提示用戶選擇相應的屏蔽操作。

圖1

一、按照設備編碼屏蔽設備

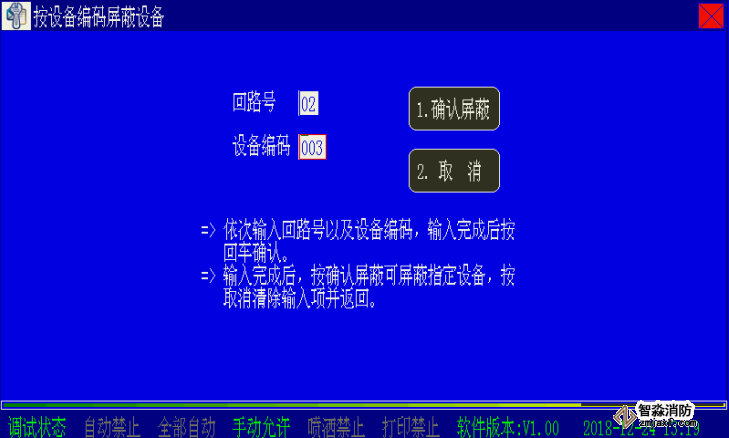

　　在圖1界面下選擇“1.按設備編碼屏蔽設備”，進入按照設備編碼屏蔽操作界面，如圖2所示。

圖2

　　該屏蔽操作適用于操作人員對被屏蔽的設備信息非常了解，明確知道該設備所在的回路號與設備編碼的情況。

　　輸入所要屏蔽的設備所在的回路號和設備編碼，按下“確認屏蔽”鍵后該設備被屏蔽。

二、按用戶編碼屏蔽設備

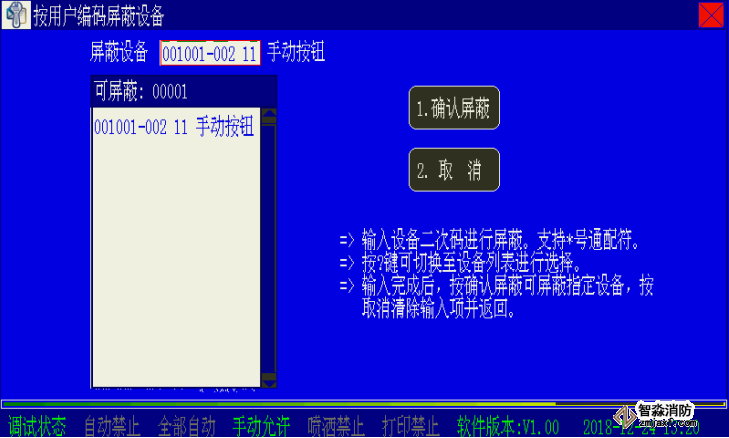

　　在圖1界面下選擇“2.按用戶編碼屏蔽設備”，進入按用戶編碼屏蔽操作界面，如圖3。

圖3

　　在屏蔽設備提示框輸入需要操作的設備二次碼，然后按“確認屏蔽”可直接對設備進行屏蔽操作；當需要在可屏蔽設備列表框中選擇設備二次碼時，可按“？”鍵進入可屏蔽設備列表框，按“上下鍵”選擇設備二次碼，被選中的設備二次碼反白顯示，再按“確認屏蔽”鍵將選中的設備二次碼寫入到設備提示框，再次按“確認屏蔽”可屏蔽該設備。

　　若對本機警報器進行屏蔽操作，則用戶編碼前六位為用戶定義的二次碼，設備類型為76-警報輸出，確認后本機警報器輸出將被屏蔽，警報器屏蔽指示燈點亮．取消屏蔽操作類似，不再贅述。

　　若對本機火警傳輸設備進行屏蔽操作，則用戶編碼前六位為用戶定義的二次碼，設備類型為77-火警傳輸，確認后本機火警傳輸設備被屏蔽，火警傳輸故障/屏蔽指示燈常亮。

　　取消屏蔽操作類似，不再贅述。

三、屏蔽單個回路

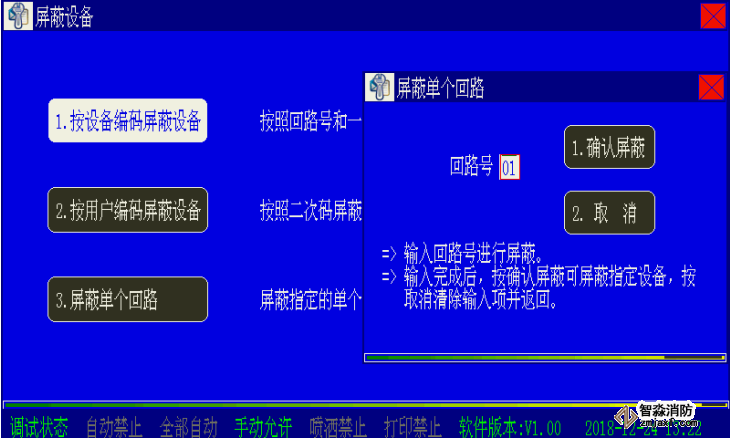

　　在圖1界面下選擇“3.屏蔽單個回路”，進入單個回路屏蔽界面，如圖4所示。

圖4

　　輸入所要屏蔽的回路號并確定后，該回路將被屏蔽。

　　※回路屏蔽后，被屏蔽的回路設備將斷電，并不上報任何信息。非專業人員請勿對回路進行屏蔽操作！

　　注意：在進行“確認屏蔽”、“取消屏蔽”、“啟動/停動”等操作中輸入設備的編碼時，可以使用通配符“*”，表示這一位可以是0~9中的任意數字，這個功能可以使我們方便的將一類設備屏蔽、取消屏蔽、啟動或停動。例如：如果要屏蔽掉系統中所有的防盜探測器，我們可以在屏蔽操作時輸入：“******-***48”，這樣所有防盜模塊將被屏蔽。其中“48”為防盜模塊設備類型代碼。設備取消屏蔽操作與屏蔽操作類似，不再贅述。
