海灣電話接口模塊8304布線要求
文章來源：www.cnkrok.com作者：海灣消防公司人氣：1992日期：2019-05-02 15:11:49
一、海灣GST-LD-8304消防電話接口結構特征、安裝與布線
GST-LD-8304型消防電話接口的外形尺寸及結構與GST-LD-8319型輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖所示：
其中：
Z1、Z2：接火災報警控制器兩總線，無極性
D1、D2：DC24V電源，無極性
TL1、TL2：與GST-LD-8312連接的端子
L1、L2：消防電話總線，無極性
布線要求：Z1、Z2采用截面積≥1.0mm2的阻燃RVS雙絞線，DC24V電源線采用截面積≥1.5mm2的阻燃BV線，TL1、TL2、L1、L2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。
二、海灣GST-LD-8304消防電話接口應用方法

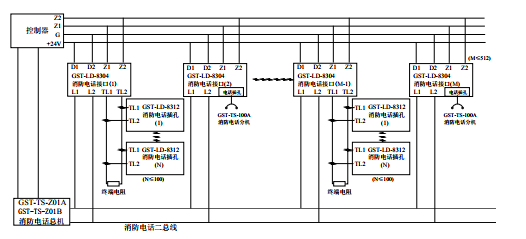

系統接線圖如圖所示
