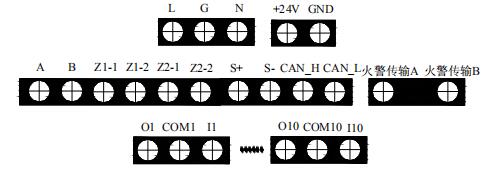

本控制器為壁掛式結構設計，可直接明裝在墻壁上，其對外接線端子示意圖如下圖：

其中：
 L、G、N：AC220V接線端子及交流接地端子；
 A、B：連接火災顯示盤的通訊總線端子；
 Z1-1、Z1-2，Z2-1，Z2-2：二路無極性信號二總線端子；
 S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；
 A、B：連接其它種類控制器的通訊總線端子；
 C1+、C1-～C14+、C14-：控制盤輸出端子（最多14路）。
