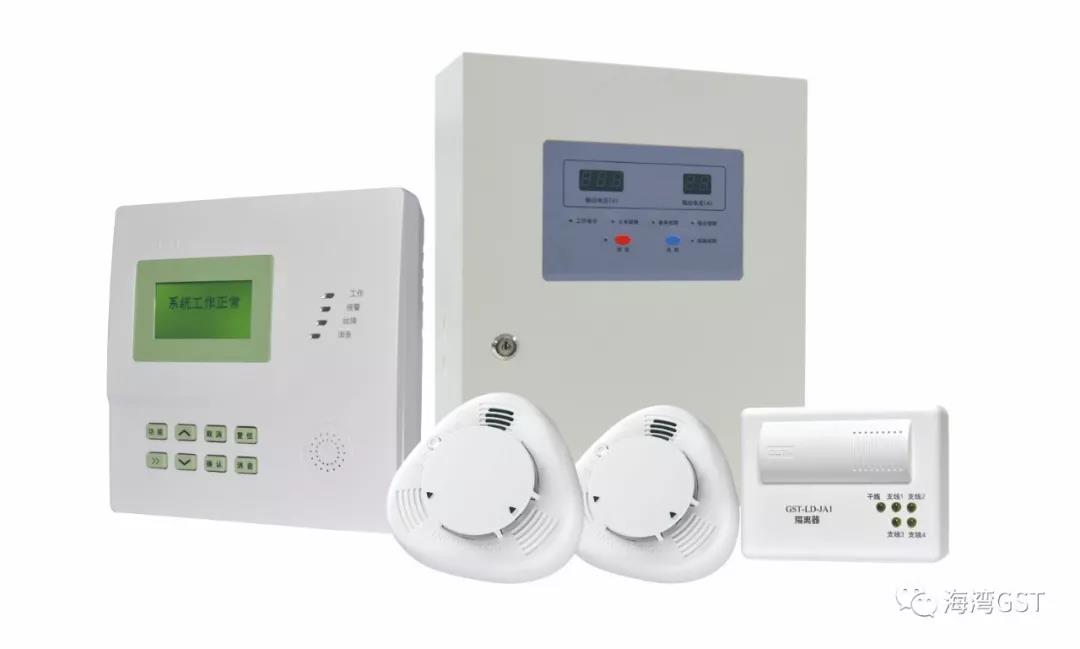

GST海灣家用火災安全系統
文章來源：www.cnkrok.com作者：海灣消防公司人氣：2201日期：2019-06-05 06:34:37

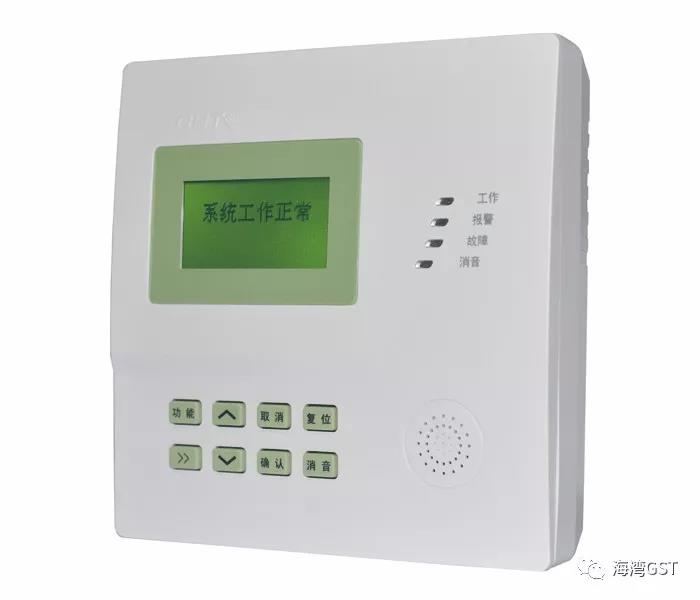

家用火災報警控制器GST-JA2200

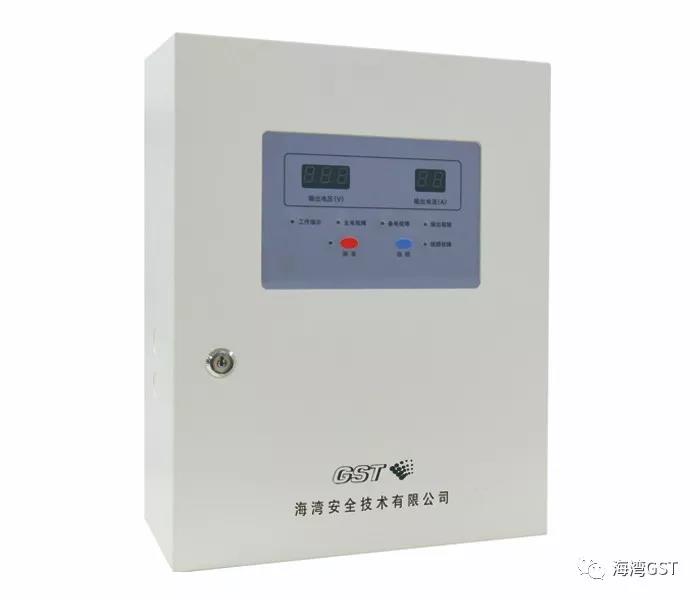

家用火災報警控制器專用電源GST-DY-JA2200
點型家用感煙火災探測器JTY-GD-GSTN100
點型家用感煙火災探測器JTY-GD-GSTN101
隔離器GST-LD-JA1
GST-JA2200家用火災報警控制器是為配套家用火災安全系統而開發的，由家用報警控制器主機和家用報警控制器專用電源箱構成。家用報警控制器與控制中心監控設備（或火災報警控制器）和家用火災探測器共同組成家用火災安全系統，實現對居民住宅戶內的火災早期探測和報警。該家用報警控制器外形美觀、安裝方便，適用于住宅建筑居民住戶內安裝。
產品特點
具有主、備電源無間隙自動切換功能，工作穩定可靠。
采用LCD液晶，實現全中文信息顯示、查詢和功能設置。
最多可以同時配接16只家用火災探測器，并通過成熟的總線技術實時監測探測器火警和故障信息。
具有在線自檢測功能。
在用戶裝入支持通話及短信功能的移動或聯通Micro SIM卡后，報警發生時，能夠自動撥打兩組用戶預存電話，并發出語音或短信報警。
具有兩組繼電器常開輸出接點，可根據用戶需求進行配接。
技術特性
1. 家用電源箱
主電電源：AC220V±15%，50Hz
備電電源：DC24V，2節12V/10Ah密封鉛酸電池串接
額定輸出容量：DC24V/4A
編碼方式：電子編碼
2. 家用主機
額定工作電壓（D1、D2）：DC24V，無極性
工作電流≤DC75mA
外線（Z1、Z2）：總線24V，無極性 工作電流≤1mA
內線（ZO1、ZO2）：總線24V，配接探測器 容量：16
輸出接點1、2（O1、O2）：常開觸點 容量：2A/30VDC
報警響應時間≤10s
聲壓級：75dB～115dB（正前方1m水平處（A計權））
3. 外形尺寸：（H×W×D）
家用主機：195mm×195mm×55mm
家用電源箱：400mm×310mm×142mm
4. 執行標準：GB 22370-2008

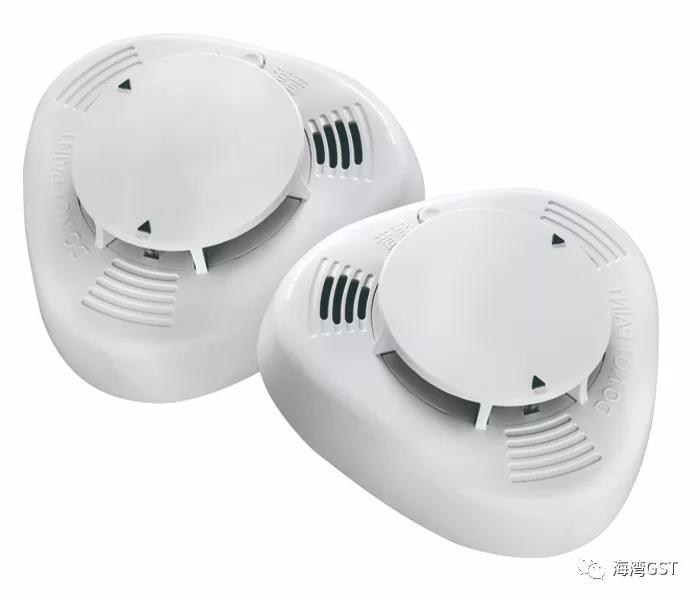

★ 海灣JTY-GD-GSTN100 / JTY-GD-GSTN101點型家用感煙火災探測器
JTY-GD-GSTN100，JTY-GD-GSTN101點型家用感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型家用光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于家庭、賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。
特點
地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。
單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。
具有溫度、濕度漂移補償，灰塵積累補償及故障自診斷功能。
無極性二總線信號。
內置蜂鳴器，可以在現場進行火警及故障的提示。
JTY-GD-GSTN100內置備用電池，可以在總線發生故障情況下維持探測器正常工作，最長可達10年①。
JTY-GD-GSTN101無內置備用電池。
注釋①：備用電池使用時間按照GB20517-2006中進行測試并計算得出，實際使用時間受探測器運行環境及用戶使用習慣等因素影響

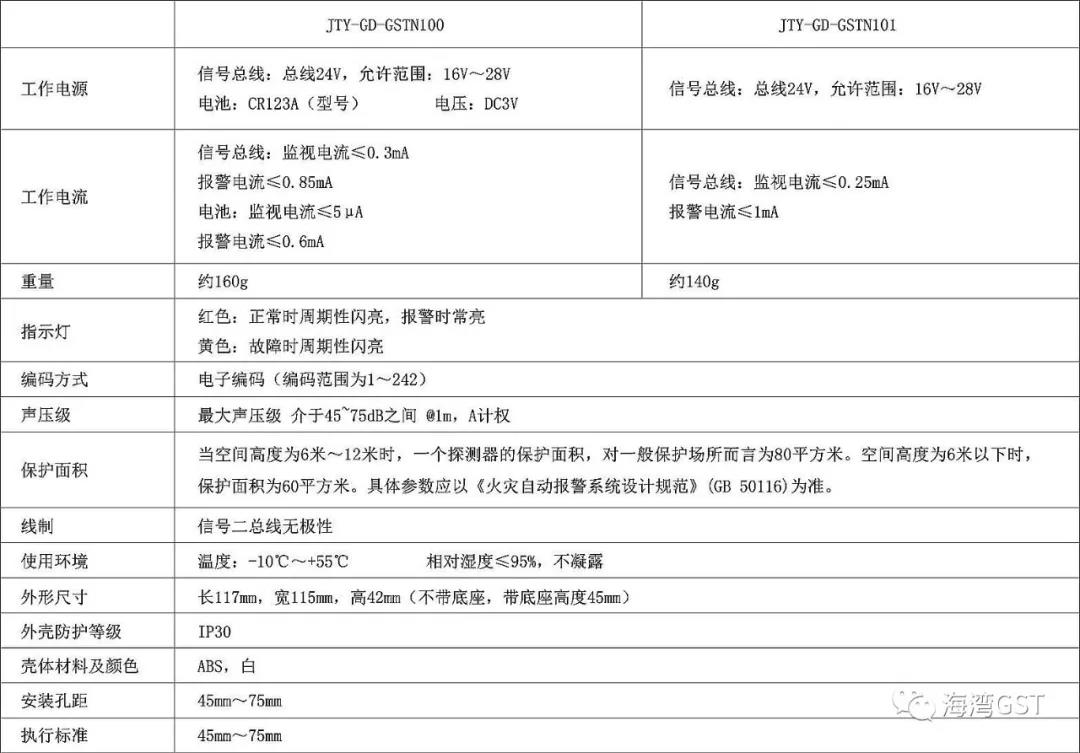

技術特性

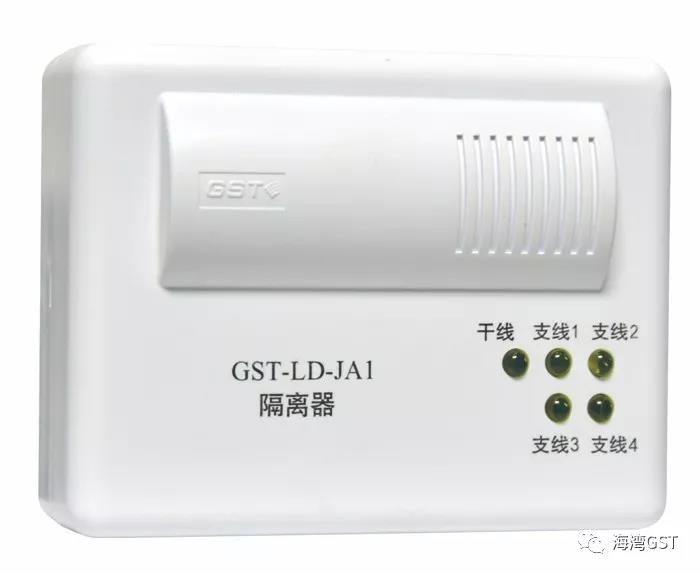

★ 海灣GST-LD-JA1隔離器
GST-LD-JA1隔離器有干線和支線兩種隔離方式，主要用于隔離總線上發生短路的部分，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便于確定總線發生短路的位置。
特點
提供1路干線、4路支線。
總線短路故障排除后，可將被隔離出去的部分重新納入系統。
最大輸出電流1A。
技術特性
1. 工作電壓：24V 動作電流≤8mA
2. 負載能力：總線24V，1A；
3. 指示燈：黃色（干線：正常監視狀態閃亮，故障時常亮；支線：正常熄滅，故障時常亮）
4. 使用環境：溫度： 0℃～+40℃ 相對濕度≤95%，不凝露
5. 外形尺寸：110mm×86mm×43mm(帶底殼)
6. 外殼防護等級：IP30
7. 殼體材料和顏色：ABS，白色
8. 重量：190g(帶底殼)
9. 安裝孔距：60mm

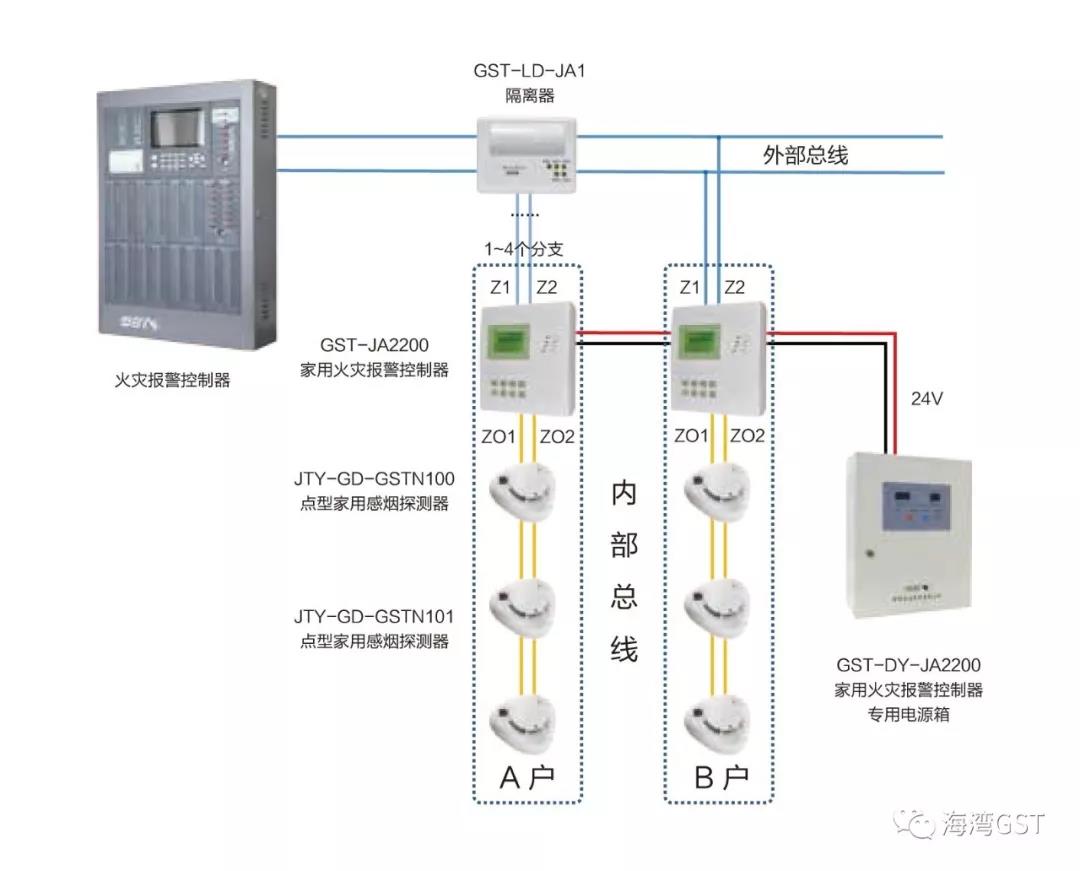

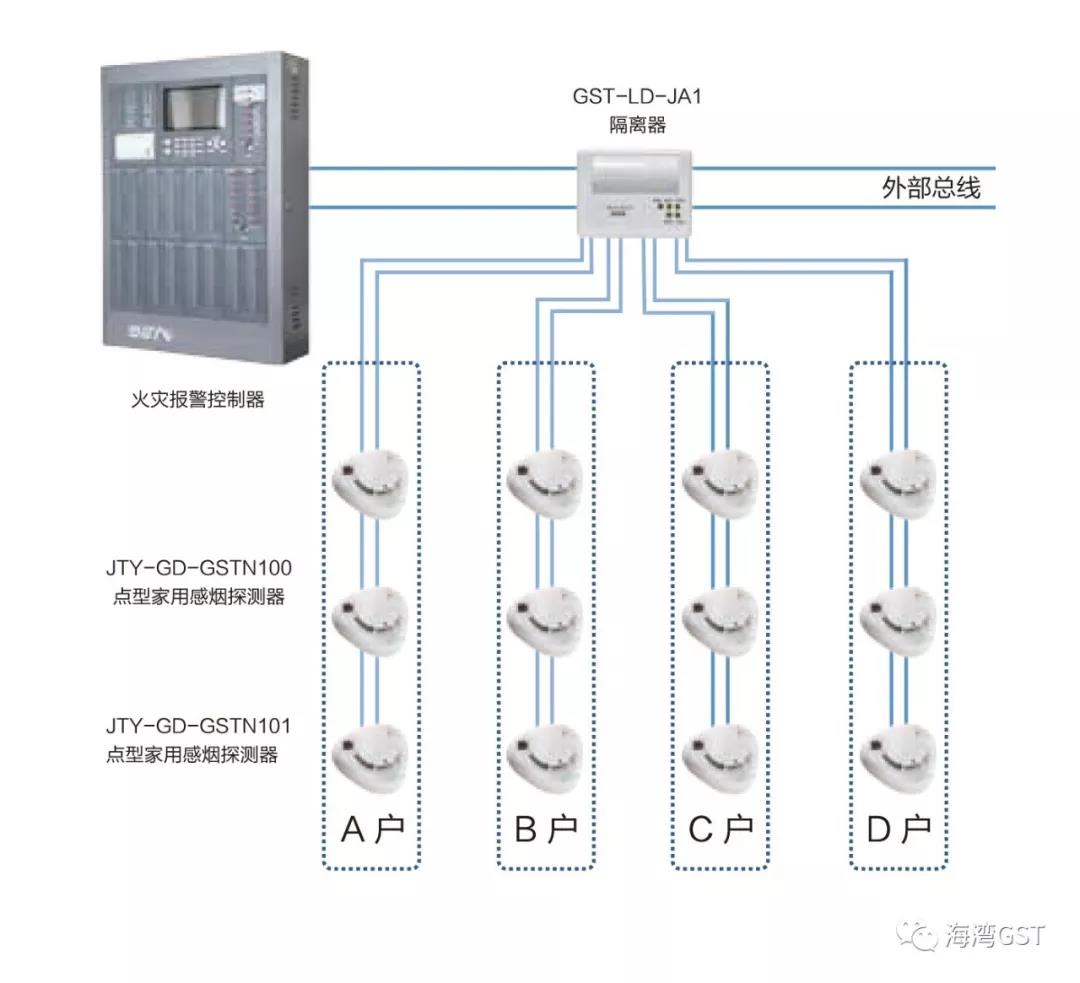

★ GST海灣家用火災安全系統設計示意圖
（參照GB 50116住宅建筑火災自動報警系統-----A類）
注：（1）隔離器屬于必選件，隔離器含干線入，干線出，以及4個分支，每個分支最多可以配接32個設備，如果戶內總線線路出現短路的情況，則該分支自動隔離，確保干線及其他分支不受影響。
（參照GB 50116住宅建筑火災自動報警系統-----B類）
注：
（1）支持家用火災報警產品的火災報警控制器包括GST200、GST500、GST5000、GST9000、N系列等；
（2）1臺家用火災報警控制器可以配接最多16只點型家用感煙火災探測器；
（3）1臺GST-DY-JA2200家用火災報警控制器專用電源箱最多可以配接36臺家用火災報警控制器；
（4）1臺GST-DY-JA2200家用火災報警控制器專用電源箱配接1臺家用火災報警控制器時，總線輸出與家用火災報警控制器內部總線相連，地址與該家用火災報警控制器一致；配接多臺家用火災報警控制器時，總線輸出與支持家用火災報警產品的火災報警控制器總線相連，單獨占地址碼，設備類型碼為61；
（5）隔離器屬于可選件，隔離器含干線入，干線出，以及4個分支，每個分支最多可以配接32個設備，如果戶內總線線路出現短路的情況，則該分支自動隔離，確保干線及其他分支不受影響。
