一、海灣交流三相電壓電流傳感器參數GST-DJ-S63E

測量電壓：三相四線制AC 50~300V

測量精度：3%

測量通道：1~3路（U1、V1、W1）

4~6路（U2、V2、W2）

7~9路（Ia、Ib、Ic）

參數設置：

　　額定電壓值（200~300）默認220 V

　　過壓閾值（105~130）默認110%

　　欠壓閾值（70~95）默認85%

　　缺相、斷電閾值（20~50）默認30%

　　電壓故障延時（3~60）默認20秒

　　過流閾值（5~40）默認20(X0.1)A

相序：UVW正確線序是ABC

二、海灣交流三相電壓電流傳感器GST-DJ-S63E

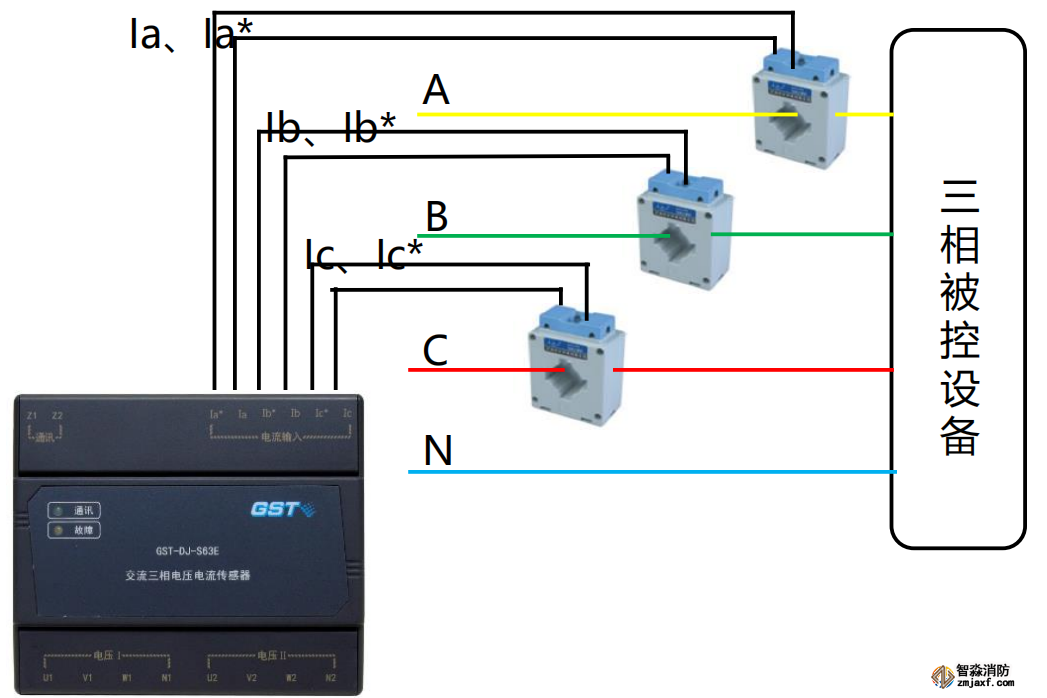

接線方式1

接線方式 1

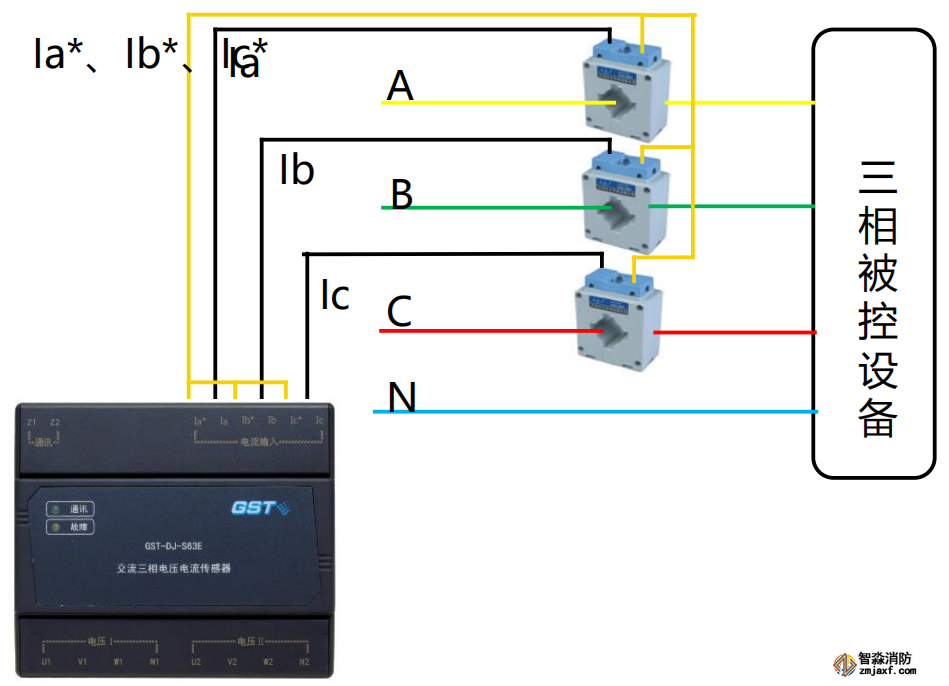

海灣交流三相電壓電流傳感器GST-DJ-S63E接線方式2

接線方式 2

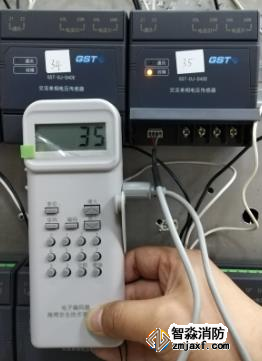

三、海灣交流三相電壓電流傳感器GST-DJ-S63E地址編碼方法

連接：將GST-BMQ-2編碼器I²C接口線（鼠標線）與傳感器4P連接器座相連。

進入設置模式：編碼器開機，輸入2、5、9和“功能”鍵，進入傳感器設置模式，屏幕顯示“0”。

讀地址碼：按下“讀碼“鍵，顯示當前的地址碼；

寫地址碼：地址碼范圍：1~127。按下“編碼”鍵，若編碼成功顯示“P”，按下“清除”鍵，可進行其它操作。

注意：修改地址后，需重新上電，新地址才能生效！
