J-SAF-GST9213（EX）防爆型消火栓按鈕
一、J-SAF-GST9213A(Ex)消火栓按鈕概述：
J-SAF-GST9213A(Ex)消火栓按鈕(以下簡稱按鈕)安裝在公共場所，當人工確認發生火災后，按下此按鈕，即可向火災報警 控制器發出報警信號，火災報警 控制器接收到報警信號，將顯示出與按鈕相連的編址接口模塊的編號，并發出報警聲響。本按鈕防爆類型為本質安全型，符合GB3836.1-2000《爆炸性氣體 環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關規定，并取得了國家防爆產品檢驗 機關頒發的產品 防爆合格 證書，主要應用于石油及化工等易燃、易爆場所。按鈕為非編碼型，使用時需與GST-LD-8331編址接口模塊連接，與終端電阻配合使用，可以直接接入各類火災報警控制器。
二、J-SAF-GST9213A(Ex)消火栓按鈕特點：
采用拔插式結構設計，安裝調試簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試；按鈕上的按片在按下后可用專用鑰匙復位；
三、J-SAF-GST9213A(Ex)消火栓按鈕技術特性：
| 工作電壓 | DC12V～DC28V |
| 監視電流 | 0mA |
| 報警電流 | ≤30mA |
| 安全柵輸出參數 | U0=28V，I0=93mA |
| 防爆標志 | ExibⅡCT6Gb |
| 啟動燈 | 紅色，按鈕按下時此燈點亮 |
| 回答燈 | 綠色，消防水泵運行時此燈點亮 |
| 使用環境 | 溫度：0℃～+55℃；相對濕度≤95%，不結露；大氣壓力:86kPa～106kPa |
| 外殼防護等級 | IP43 |
| 外形尺寸 | 95.4mm×98.4mm×52.5mm(帶底殼) |
四、J-SAF-GST9213A(Ex)消火栓按鈕結構特征與工作原理：

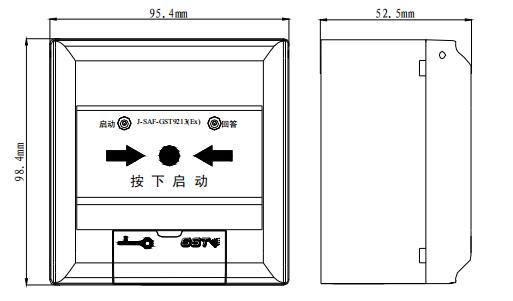

1.按鈕的外形示意圖如圖1所示。
2.工作原理
本消火栓按鈕采用電流檢測方式，可多只串聯使用，在末端接4.7kΩ終端電阻，當按鈕按下時，電流增大，GST-LD-8331編址接口模塊檢測后，將發出報警信號并啟動現場設備，現場設備啟動后，使輸入電源極性反轉，點亮回答指示燈。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.cnkrok.com/海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
