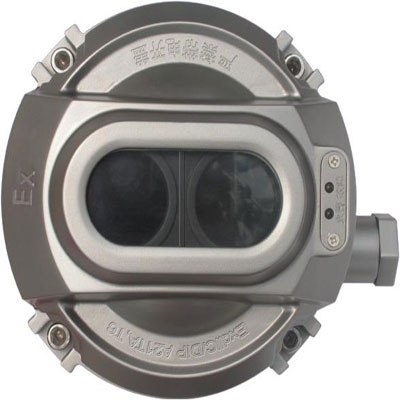

JTY-HM-GST9615防爆型線型光束感煙火災探測器
文章來源:www.cnkrok.com作者:海灣消防公司人氣:2443日期:2020-04-04 13:10:42
一、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器概述:

海灣JTY-HM-GST9615線型光束感煙火災探測器(以下簡稱探測器)為隔爆型反射式線型紅外光束感煙探測器。本探測器具有兩種信號輸出方式:總線輸出方式和觸點輸出方式。當探測器與海灣公司生產的控制器連接使用時,可通過總線完成二者間狀態信息的傳遞,探測器本身可通過海灣公司生產的電子編碼器進行編碼,編碼范圍在1~242之間。當探測器不與海灣公司生產的控制器配接時,即可通過觸點信號完成火警和故障信息的傳遞。探測器必須與反射器配套使用,但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。
二、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器特點:
1.探測器內置性能卓越的單片機,具備強大的分析判斷能力,通過在探測器內部固化的運算程序,可自動完成系統的調試及對外界環境參數變化的補償、火警的判斷和故障的判斷。探測器全面兼容數字化總線技術,具有信息上傳速度快,信息內容豐富的優點。探測器采用全新的、合理的結構設計,調節靈敏、定位準確、外形美觀,易于安裝,調試方法簡單、方便。探測器的靈敏度可通過電子編碼器進行現場設置,降低了探測器對現場環境潔凈程度的要求,拓寬了本產品的應用場所。
2.本產品符合GB 3836.1《爆炸性氣體環境用電氣設備 第1部分:通用要求》、GB 3836.2《爆炸性氣體環境用電氣設備 第2部分:隔爆型“d”》及GB 14003《線型光束感煙火災探測器》、GB 12476.1《可燃性粉塵環境用電氣設備 第1部分:用外殼和限制表面溫度保護的電氣設備 第1節 電氣設備的技術要求》的相應要求。
3.探測器適用于石油、化工等行業具有防爆要求的1區及2區使用,可在惡劣的工業環境下穩定工作,可在有輕微煙塵的空間及有腐蝕性氣體存在的空間使用。探測器為專利產品,專利號為ZL 2005 3 0015269.9。
三、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器技術指標:
1.工作電壓:
總線電壓:24V
電源電壓:DC24V
2.工作電流:
電源電流:調試電流≤20mA
監視電流≤12mA
報警電流≤22mA
總線電流≤2mA(不與我公司生產的控制器配接時為0mA)
3.火警、故障觸點輸出
火警繼電器:觸點容量28V/2A,正常時常開,火警狀態下閉合
故障繼電器:觸點容量28V/2A,正常時常開,故障狀態下閉合
4.保護面積:
探測器最大保護面積為14×100=1400m2,最大寬度為14m
5.防爆標志:ExdIICT6/DIPA21TA,T6
6.外殼防護等級:IP66
7.指示燈:
調試狀態:綠色和黃色指示燈以特定的方式點亮或閃亮。
正常監視狀態:紅色指示燈周期性閃爍。
火警狀態:探測器報火警時探測器火警指示燈點亮,火警繼電器閉合。當探測器與我公司生產的控制器連接使用時,火警信號可通過總線傳遞給控制器,火警信號需由控制器清除;當探測器不與我公司生產的控制器連接使用時,需重新上電清除火警信息。
故障狀態:黃色指示燈常亮,故障繼電器閉合。如果故障恢復,探測器的故障信號由探測器自動消除。
光路被全部遮擋:探測器先報故障并點亮黃色指示燈,故障繼電器閉合;20s后探測器再報火警,點亮紅色指示燈,火警繼電器閉合;黃色指示燈熄滅,故障繼電器斷開。注意:此種情況并不一定代表火災發生,當故障信號未轉成火警信號時,若遮擋恢復,則故障信號由探測器自動清除。
8.使用環境:
溫度:-20℃~+50℃
相對濕度≤95%,不結露
9.外形尺寸:
344mm×240mm×212mm(帶調節支架)
