海灣J-SAM-GSTN9313(Ex)消火栓按鈕
一、J-SAM-GSTN9313(Ex)消火栓按鈕產品概述
J-SAM-GSTN9313(Ex)消火栓按鈕(以下簡稱消火栓按鈕) 表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。 本按鈕防爆類型為本質安全型，符合GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB 3836.4-2010《爆炸性環境 第4部分：由本質安全型“i”保護的設備》的有關規定，并取得了國家防爆產品檢驗機關頒發的產品防爆合格證書，主要應用于石油及化工等易燃、易爆場所。
二、J-SAM-GSTN9313(Ex)消火栓按鈕產品特點
1.采用底座分離式結構設計，安裝簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試。
2.消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。
3.按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
4.用微處理器實現對消防設備的控制，用數字信號與火災報警控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力；由微處理器對運行情況進行監視，給出診斷信息。
5.編碼型，可通過電子編碼器設定。
三、J-SAM-GSTN9313(Ex)消火栓按鈕技術參數
| 型號 | J-SAM-GSTN9313(Ex) |
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V |
| 工作電流 |
監視電流≤0.25mA 報警電流≤0.8mA |
| 指示燈 | 紅色啟動指示燈，巡檢時約3s閃亮一次，消火栓按鈕按下時此燈點亮；綠色回答指示燈，消防水泵運行時此燈點亮 |
| 防爆標志 | Ex ib IIC T6 Gb |
| 防爆合格證號 | CE16.2217 |
| 輸出容量 | 額定DC30V/100mA無源輸出觸點信號，接觸電阻≤100m |
| 啟動零件型式 | 可重復使用型 |
| 啟動方式 | 人工按下按片 |
| 復位方式 | 用專用鑰匙復位 |
| 線制 | 消火栓按鈕與火災報警控制器信號二總線連接 |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | 95.4mm×98.4mm×52.5mm（含底殼） |
| 外殼防護等級 | IP43 |
| 殼體材料和顏色 | 防爆ABS，紅色 |
| 重 量 | 約205g(含底殼) |
| 安裝孔距 | 60mm |
| 執行標準 | GB16806-2006、GB3836.1-2010、GB3836.4-2010 |
四、J-SAM-GSTN9313(Ex)消火栓按鈕結構特征與工作原理

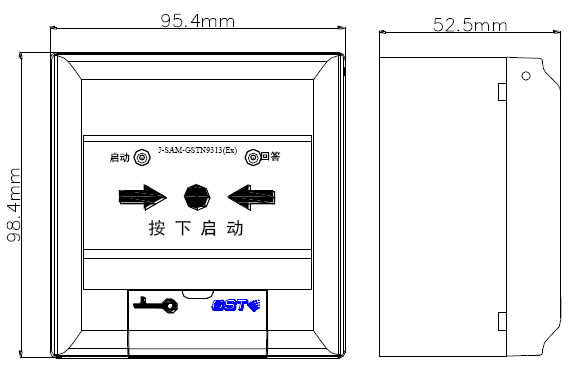

1.消火栓外形示意圖如下圖所示。
外形示意圖
2.工作原理
本消火栓按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。消火栓按鈕內置單片機，完成報警檢測及與火災報警控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過本公司生產的GST-BMQ-1B或GST-BMQ-2電子編碼器進行現場更改。
五、J-SAM-GSTN9313(Ex)消火栓按鈕安裝與接線
警告：安裝設備之前，請切斷回路的電源并確認全部底座已安裝牢靠且每一個底座的連接線正確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.消火栓按鈕采用明裝方式，分為進線管明裝和進線管暗裝：進線管暗裝時只需拔下消火栓按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好消火栓按鈕即可安裝好；進線管明裝時只需拔下消火栓按鈕，將底殼下端的敲落孔敲開，從敲落孔中穿入電纜并接在相應端子上，再插好消火栓按鈕即可安裝好；安裝孔距為60mm。

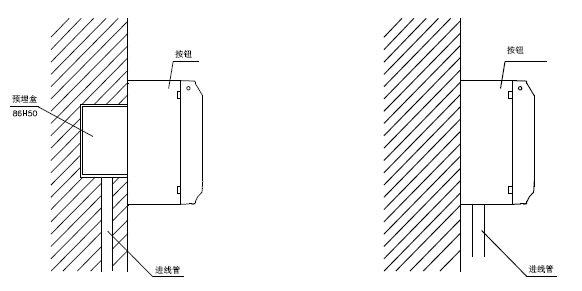

進線管裝暗(左)明裝(右)

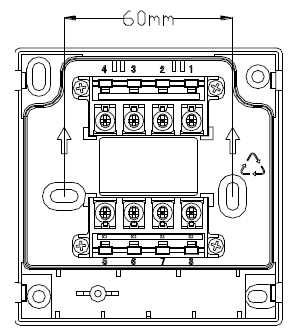

3.消火栓端子示意圖
端子示意圖
端子說明：
Z1、Z2：接控制器二總線，無極性；
K1、K2：無源常開觸點，用于直接啟動外部設備；
4.電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.2mH。
