GST-LD-N8401(Ex)總線隔離式安全柵
| 型號 | GST-LD-N8401(Ex) |
| 工作電壓 |
信號總線電壓：24V； 允許范圍：16V～28V 電源總線電壓：DC24V； 允許范圍：DC20V～DC28V |
| 工作電流 |
總線：電流＜2.5mA DC24V：電流＜150mA |
| 設備容量 | 最多可配接32只本安編碼設備 |
| 本安參數 | Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH |
| 使用環境 |
溫度： -10℃～+55℃ 相對濕度≤95%，不凝露 |
| 安全柵殼體材料 | PA66 |
| 安全柵重量 | 約0.44kg |
| 安全柵防護等級 | IP30 |
| 安全柵安裝孔距 | 140mm |
| 安全柵外形尺寸 | 150mm×97mm×36mm |

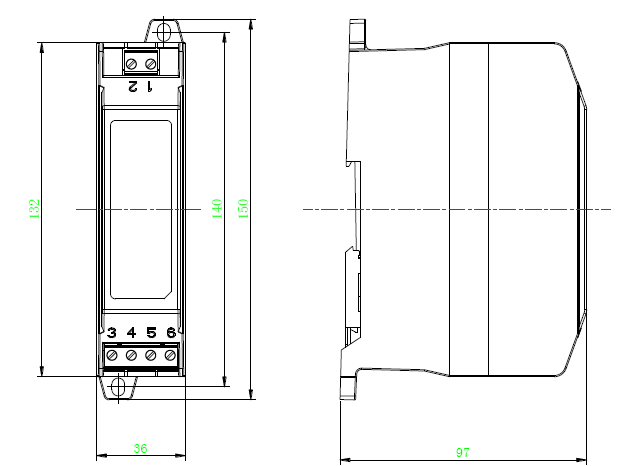

外形示意圖
2.工作原理
安全柵通過隔離和限能2種方式確保本安側的安全。電源部分用變壓器隔離，信號部分用光耦隔離，本安側輸出端口用穩壓二極管限壓、電阻限流。

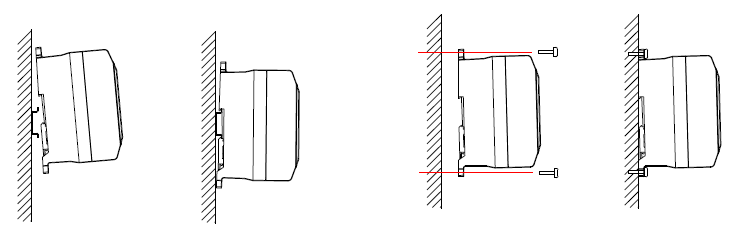

左圖導軌安裝示意圖 右圖普通安裝示意圖
2.接線
安全柵端口通過插拔式端子（包括端子頭和端子座）同其他設備連接，將電纜線安裝在端子頭上后，端子頭正確插在端子座上確定穩固連接即可。
3.端子說明
接線端子如下圖所示。
接線端子
Z1、Z2：普通總線輸入，無極性
D1、D2：DC24V，無極性
ZO+、ZO-：本安總線輸出
注意：每個安全柵最多可配接32只本安編碼設備；
安全柵應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。
4.布線要求
信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。安全柵至本安編碼設備應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.cnkrok.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
相關資訊
- 海灣電氣火災監控系統分階段調試、點位注冊、聯動邏輯配置與消防驗收標準
- 海灣消防控制模塊現場點位配置與接線技術
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓數據中心消防安全新藍海
- 海灣電氣火災系統總線隔離、抗干擾及屏蔽布線全套弱電施工技術規范
- 海灣防火門監控系統在建筑防火分區管控中的應用價值
- 海灣七氟丙烷氣體滅火系統施工，精準安裝守護密閉空間安全
推薦文章
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞
- 海灣消防主機觀察控制器顯示：查看報警、故障及預警指示
- 海灣消防主機熱敏打印機故障解決辦法

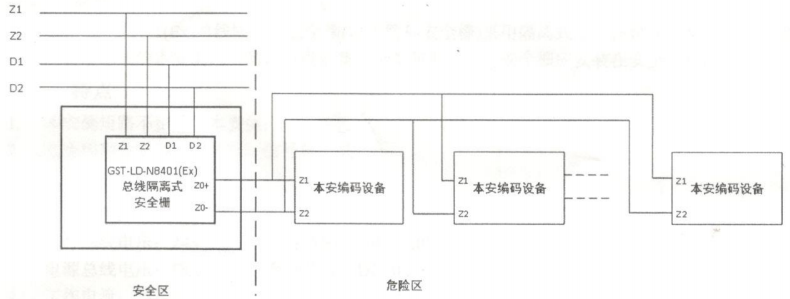

接線示意圖
