一、海灣GST-GF300WA廣播功率放大器概述
廣播功率放大器是消防應急廣播系統配套產品,它與相應的廣播音源設備和廣播終端設備等配合,實現消防現場的應急廣播功能。GST-GF300WA型廣播功率放大器的功率為300W。
二、海灣GST-GF300WA廣播功率放大器技術參數
1.工作電壓:主電源AC220V,備用電源AC220V
2.定壓輸出:120V
3.頻率特性:80Hz~8KHz(90V-145V)
4.輸出功率:300W
5.諧波失真:≤5%
6.噪聲電平:<37mV
7.使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
8.外形尺寸:88.1*482.6*305.0mm
三、海灣GST-GF300WA廣播功率放大器 結構特征與安裝

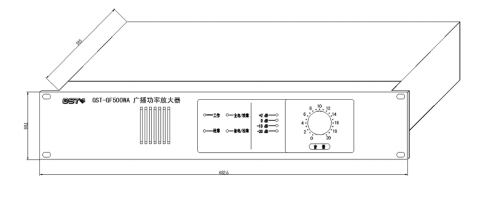

以 GST-GF500WA 型廣播功率放大器為例進行說明,其外形及結構示意圖如圖 9-3。

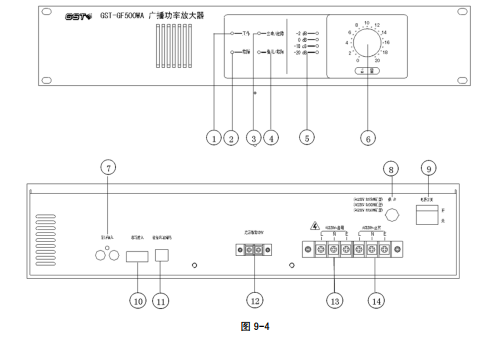

本廣播功率放大器采用標準插盤結構安裝,其后部示意圖如圖 9-4。

1) 工作指示燈:200A 啟動本設備后該指示燈為綠色,表示本機工作正常。
說明:當功放電源開關打開時工作指示燈不亮,此時如果主備電均正常時,主電綠燈亮,說明功放處于待機狀態。
2) 故障燈:說明:故障燈常亮,表示本機音頻輸出線處于交流短路,本機已經處于保護狀態。如果音頻輸出線短路故障排除,需將電源關閉,然后再重新啟動,才能解除指示燈常亮狀態;
3) 主電指示燈:綠燈亮表示本機采用主用電源供電,黃燈故障燈亮說明主用電源斷開。說明:當功放電源開關打開時,如果主電正常則綠燈點亮,如果斷開則黃燈點亮。
4) 備電指示燈:綠燈亮表示本機采用備用電源供電,黃燈故障燈亮說明備電斷開。說明:當功放電源開關打開時,如果主備用電源均正常,默認主電優先工作,對應主電指示燈為綠色,備電指示燈處于熄滅狀態(代表目前備電正常);如果主用電斷開,功放會自動轉為備用電工作,對應的備電指示燈為綠色,主電指示燈為黃色。
5) 音頻輸出電平顯示:動態顯示音頻輸出的幅度。
6) 音量電位器:調整此旋鈕,可以改變當前的監聽音量以及音頻輸出的大小。順時針旋轉,監聽音量增大;逆時針旋轉,監聽音量減小。
7) 音頻輸入:RCA 音頻接口,其中一路 RCA 口,可以作為接收來自于音源設備的音頻輸出,另外一路可做為級聯下一臺功率放大器的音頻輸入。
8) 保險管座:本機供電的交流保險(8A、Ф5×20)。
9) 電源開關:控制本機的電源開關,打開后功放啟動與停止由 200A 發送指令控制。
10) 級聯輸入:10 位排插線,與 200A 及其他功放級聯在一起,實現每臺功放與 200A 之間的通訊。
注:200A 可以級聯 15 臺功放,級聯線長度可達 10 米。
11) 功放設備地址編碼位:通過撥下對應位實現對本設備地址的編碼(采用 16 進制編碼方式)。
12) 定壓輸出:功率放大器的音頻輸出廣播線,內含 48V 直流電,當線路短路時通過功放采樣后將信息發送到 200A 控制盤,由控制盤實現聲光告警并記錄。
13) 備用電源輸入:備用交流 220V 電源輸入接口。
14) 主用電源輸入:主用交流 220V 電源輸入接口。
