JTY-GM-GST9611型點型光電感煙火災探測器




一、JTY-GM-GST9611點型電光電感煙火災探測器概述:
JTY-GM-GST9611點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的智能光電感煙探測器,是在JTY-GD-G3 型點型光電感煙火災探測器功能的基礎上研制而成的產品。本感煙探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強,適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

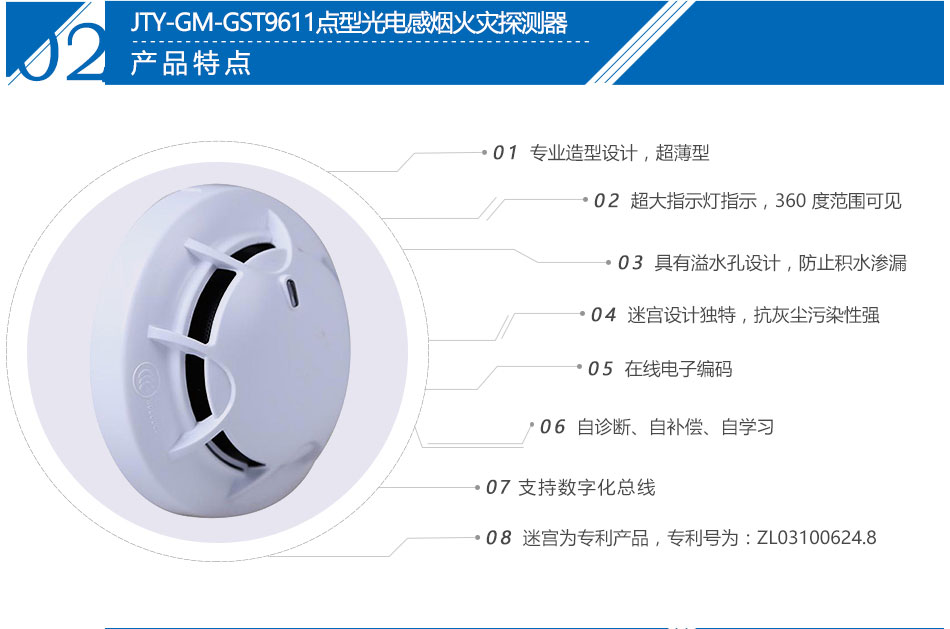

二、JTY-GM-GST9611點型電光電感煙火災探測器特點:
●專業造型設計,超薄型;
●超大指示燈指示,360度范圍可見;
●具有溢水孔設計,防止積水滲漏;
●迷宮設計獨特,抗灰塵污染性強;
●在線電子編碼;
●自診斷、自補償、自學習;
●支持?jǐn)?shù)字化總線;
●迷宮為專利產品,專利號為:ZL03100624.8。

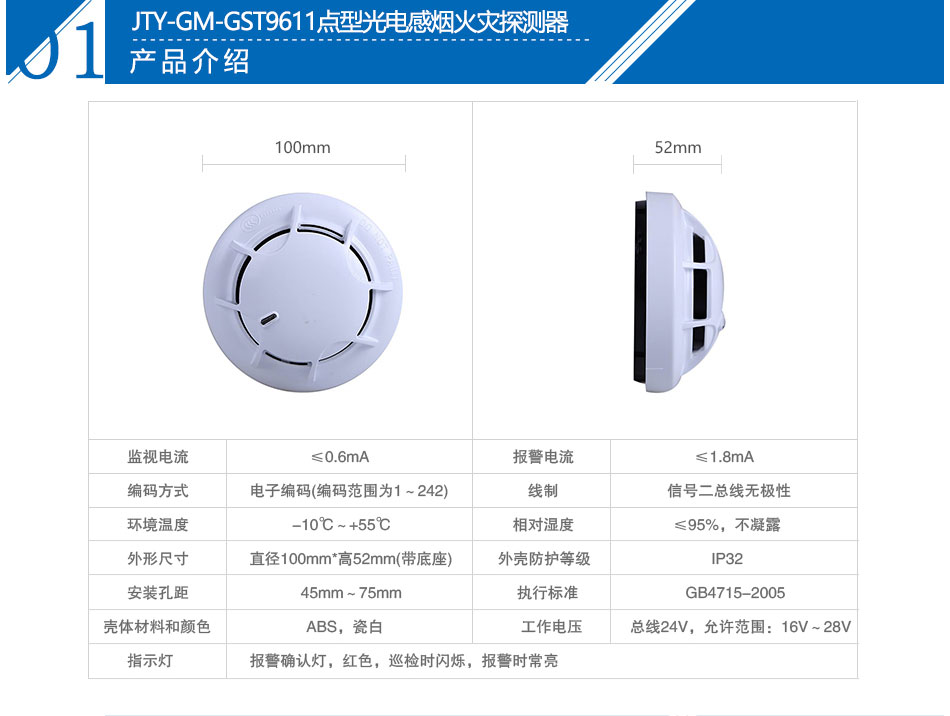

三、JTY-GM-GST9611點型電光電感煙火災探測器技術特性:
| 監視電流 | ≤0.6mA | 報警電流 | ≤1.8mA |
| 編碼方式 | 電子編碼(編碼范圍為1~242) | 線制 | 信號二總線無極性 |
| 環境溫度 | -10℃~+55℃ | 相對濕度 | ≤95%,不凝露 |
| 外形尺寸 | 直徑100mm*高52mm(帶底座) | 外殼防護等級 | IP32 |
| 安裝孔距 | 45mm~75mm | 執行標準 | GB4715-2005 |
| 殼體材料和顏色 | ABS,瓷白 | ||
| 工作電壓 | 總線24V,允許范圍:16V~28V | ||
| 指示燈 | 報警確認燈,紅色,巡檢時閃爍,報警時常亮 | ||
四、JTY-GM-GST9611點型電光電感煙火災探測器結構特征與工作原理:

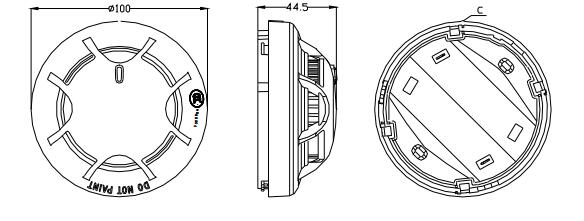

1.探測器外形示意圖如圖1所示。

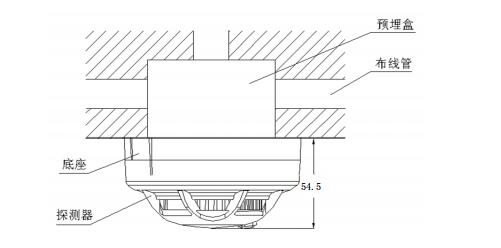

2.探測器安裝方式示意圖如圖2所示,接線盒可采用86H50 型標準預埋盒。

圖2

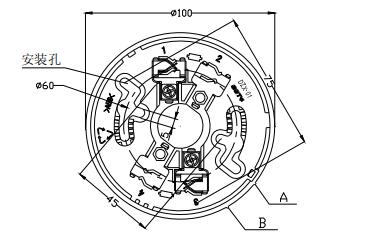

DZX-01 型定位底座示意圖如圖3所示。

圖3
底座上有兩個帶數字標識的接線端子,安裝時先將底座用兩個螺釘固定,然后將探測器總線分別接在接線端子1、3上(不分極性)。
探測器與底座上均有定位凸棱,使探測器具有唯一的安裝位置。待底座安裝牢固后,將探測器底部的凸棱C對準底座凸棱A處,順時針旋轉至凸棱B處,即可將探測器安裝在底座上。 < /p> 布線要求:與JTY-GD-G3型點型光電感煙火災探測器相同。
3.工作原理
感煙探測器采用紅外線散射原理探測火災,在無煙狀態下,只接收很弱的紅外光,當有煙塵進入時,由于散射作用,使接收光信號增強,當煙塵達到一定濃度時,可輸出報警信號。為減少干擾及降低功耗,發射電路采用脈沖方式工作,可提高發射管使用壽命。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.cnkrok.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.cnkrok.com/;海灣服務熱線:18910580194
