從電氣成套看弱電工程成套,是不是以后的趨勢?
大家好,我是海灣消防。電氣成套也可以說是一門“遺憾的工作”,距今也沒做出過十全十美的電氣柜,每一次完工總有不少留待下次改進的地方。這也許就是我們不斷進步的動力,但不管我們現在成套水平究竟如何,有一個原則我還是愿意與大家共享,那就是“實現功能第一位,可靠耐用第二位,利于維護第三位,便于加工第四位,美觀整潔第五位”,前三點最重要,而后兩點有時還需要做些妥協折衷,畢竟所有的一切還會受制于成本的因素。
正文:
在這里只說覺得做得明顯不足的地方,與大家一起探討電氣成套柜的布線安裝。

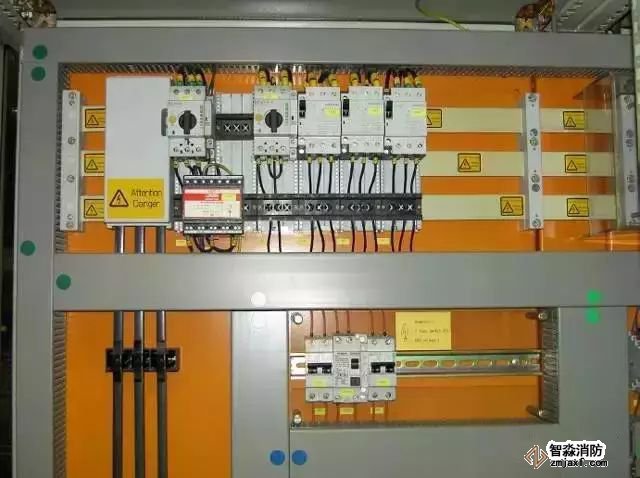

圖1 柜體成套展示
上圖柜體成套存在的問題:
1、總進線設計不合理,不美觀,不安全,留給進線開關的上下空間位置太局促,空開進出線相與相之間均沒有安裝隔片,電纜與端子之間存在較大的應力,建議使用銅排結構進線,空開加裝門手柄操作。
2、布局不甚合理,強電把弱電包圍在其中了,接地措施不佳,產生干擾是比較難解決的。
02

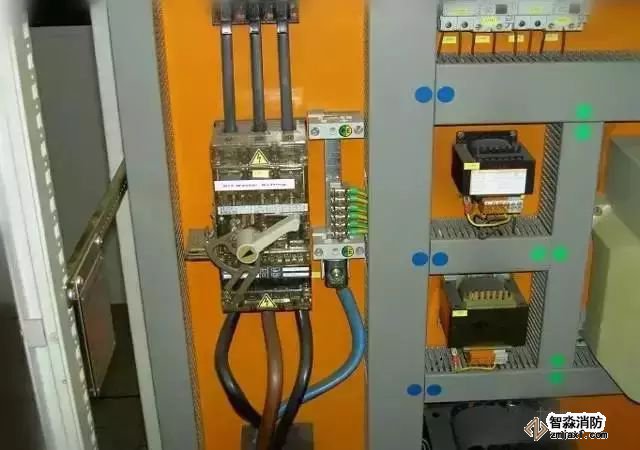

圖2 電氣柜成套展示
上圖電氣柜成套存在的問題:
1、同圖一的問題,布線雜亂了些。
2、感覺整體線徑偏小,尤其是接地線線徑。
3、主進線空開沒有設置輔助觸點輸入到CU,也沒有由CU控制主接觸器來控制驅動的主電源。
4、電機線及編碼器線的屏蔽層未作重復接地處理。
03

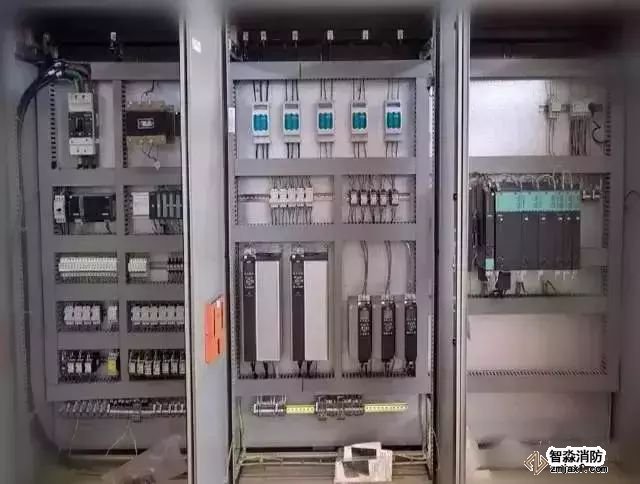

圖3 電氣柜主進線

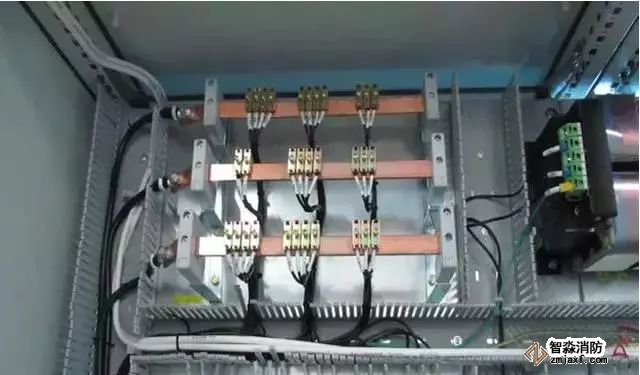

圖4 母排結構

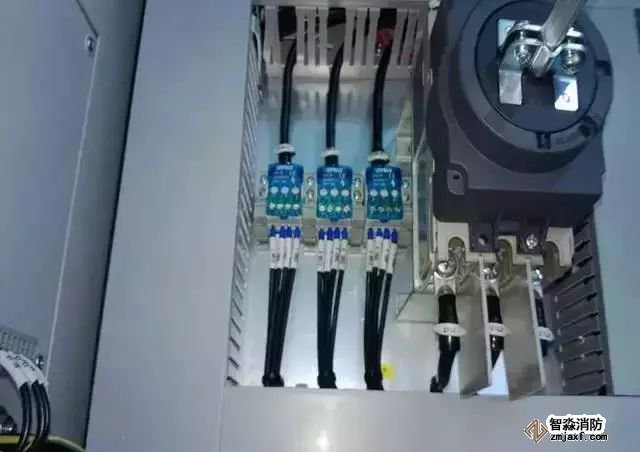

圖5 門手柄及小型分線配電結構

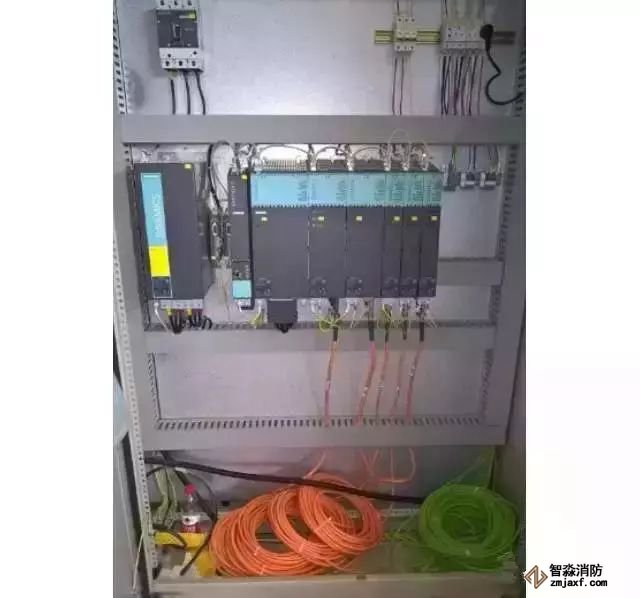

圖6 小型母排結構
04
1、好柜子是設計出來的,有規范,有設計,要明確地、正確地落實到圖紙上,才能讓成套加工方做出來,設計工程師不要抱怨下面的成套加工方?jīng)]做好,而是先要審視自己有沒有把圖紙?jiān)O(shè)計好。
2、設計工程師要做好與成套加工方的溝通工作,尤其是新圖紙,第一遍布置安裝最好能親臨現場,看看實際排布與設計是否相符合,聽取現場工人的建議,避免閉門造車,有時圖紙看上去很順眼,但實現布置卻不合理,甚至造成加工接線的難度,這時有經驗的工人師傅的建議就很有參考價值,要及時聽取建議,盡快做出修改,切記不要貪圖省事兒放手不管,也不要一意孤行不悔改。
3、要形成一套適合自己的成套加工工藝和規范,養成成套加工按圖施工的良好習慣,分清權限與責任,圖紙錯了設計工程師負責,沒按圖制作成套加工方負責。
4、嚴格出廠驗收制度,嚴格按圖驗收,與圖不符即返工。
5、每次及時總結設計與成套加工上的經驗教訓,留下總結紀要,供下次類似的設計做參考及改進。
6、即使在加工成套的過程中,設計工程師有條件也應多下車間,關心自己設計的正在被加工成套的電氣柜,與現場的成套加工方多溝通:
•掌握生產加工的進度;
•及時發現并解決現實生產中遇到的問題或一些細節處理方面的問題(尤其是線槽蓋板還沒有蓋上的時候);
•有條件多拍攝一些電氣柜在不同加工成套階段的照片,留下圖片資料,供后續設計上的對比分析參考改進之用。
