海灣GST-LD-8318緊急啟停按鈕結構特征、安裝與布線

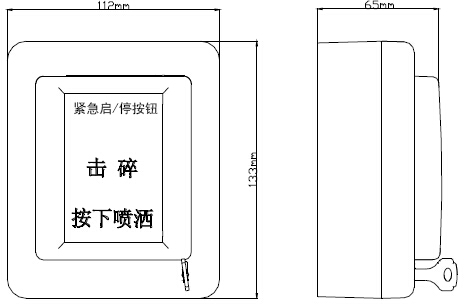

按鈕的外形示意圖如圖所示。

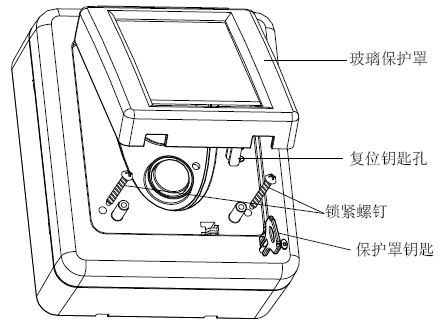

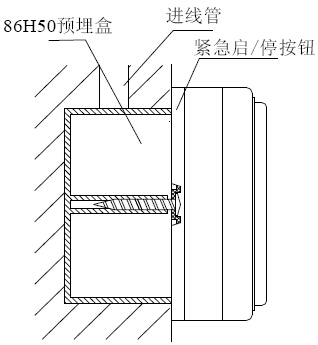

按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊如圖所示，底殼底部有安裝孔，安裝時將底殼安裝在86H50型預埋盒上，安裝方式見圖，安裝孔距如圖所示。

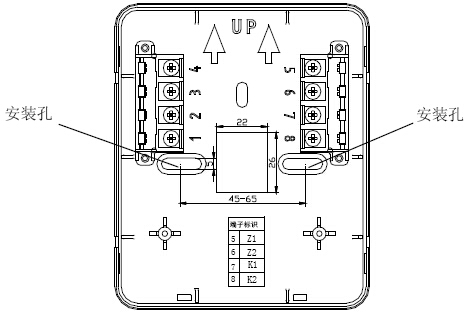

端子示意圖如圖所示。
Z1、Z2：無極性信號總線輸入。
K1、K2：?jiǎn)?dòng)無源常開輸出。
布線要求：信號總線采用截面積不小于1.0mm2的雙絞線。
