海灣消防溫感接線圖
文章來源:www.cnkrok.com作者:海灣消防公司人氣:1595日期:2019-05-02 16:46:49
JTW-ZCD-G3N感溫探測器與DZ-02探測器通用底座外形示意圖如圖1-4:

DZ-02探測器外形示意圖
底座上有4個導體片,片上帶接線端子,底座上不設定位卡,便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上(不分極性),另一對導體片用來輔助固定探測器。
JTW-ZOM-GST9612感溫探測器與DZX-01型定位底座示意圖如圖1-8:

JTY-GM-GST9611定位底座示意圖

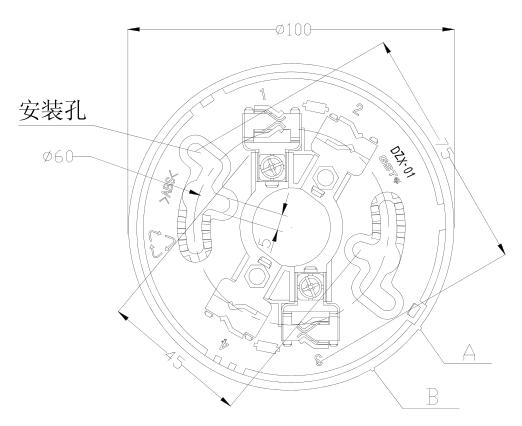

DZX-01底座上有兩個帶數字標識的接線端子,安裝時先將底座用兩個螺釘固定,然后將探測器總線分別接在接線端子1、3上(不分極性)。
JTW-ZOM-GST9612感溫探測器與DZX-01底座上均有定位凸棱,使探測器具有唯一的安裝位置。待底座安裝牢固后,將JTW-ZOM-GST9612感溫底部的凸棱C對準底座凸棱A處,順時針旋轉至凸棱B處,即可將探測器安裝在底座上。
