火災自動報警系統總線隔離器的原理及應用
在總線制火災自動報警系統中，因各種原因有時會出現某一局部總線出現故障（例如短路），可能會造成整個報警系統全線癱瘓的情況。而使用隔離器串入總線的各段或串入主線與支線的交界處，一旦出現總線回路某處短路，隔離器就會將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作。
工作原理

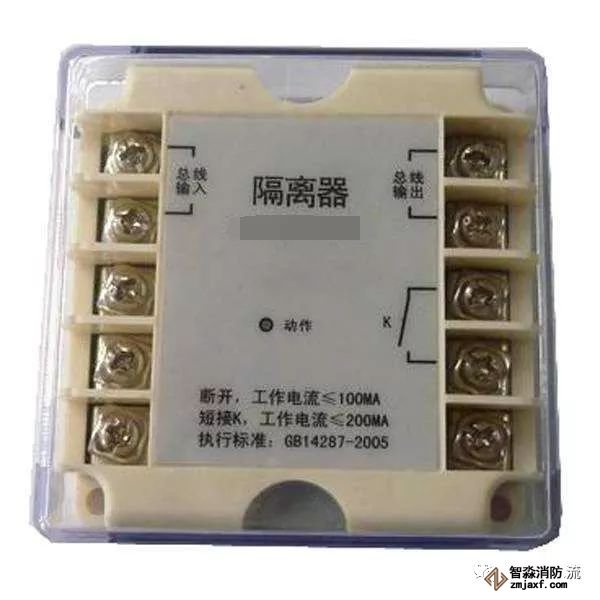

隔離器（又稱隔離模塊）相當于一個自動開關，當隔離器輸出所連接的回路發生短路故障時，隔離器內部電路中的自復熔絲斷開，同時內部電路中的繼電器吸合，將隔離器輸出所連接的電路完全斷開?？偩€短路故障修復后，繼電器釋放，自復熔絲恢復導通，隔離器輸出所連接的電路重新納入系統。
規范要求

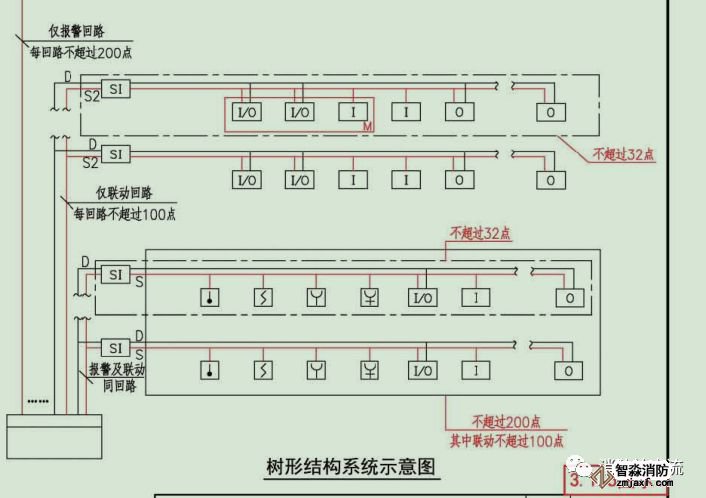

《火災自動報警系統設計規范》3.1.6 系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過 32 點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。（強制性條款）

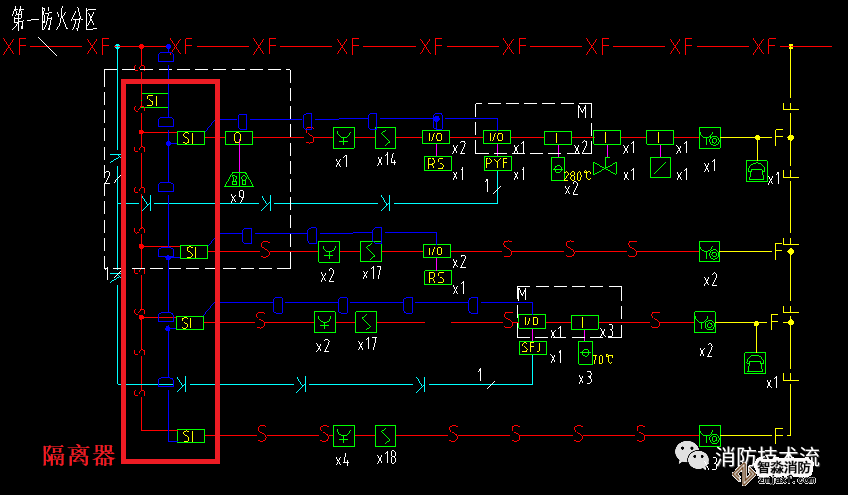

值得注意的是，許多設計人員都有一個疑問，電源總線需要接隔離器嗎？因國標圖集（上圖）的畫法電源總線也接入了隔離器，因此在設計時多數都按圖集畫法設計，有些設備廠家為了迎合圖集的做法也生產有24v電源的隔離器，但實際應用中使用效果并不佳，容易誤動作。
日常維護中，當發現同一回路多個連號的設備報故障信號時，首先應確認是否有隔離器動作，繼而查找具體故障原因；因2013版新設計規范執行以前，舊的火災自動報警系統設計規范并未對其作出強制要求，因此，在一些老系統中未必都設置了總線隔離器。
