海灣點型可燃?xì)怏w探測器GST-BT（Y,R）001/2M安裝接線圖
海灣點型可燃?xì)怏w探測器GST-BT（Y,R）001M安裝接線圖結構特征、安裝與布線

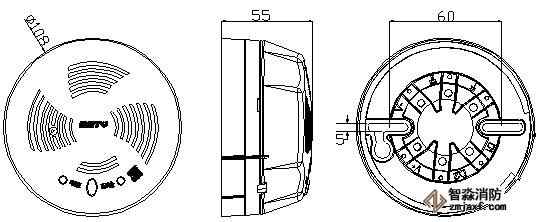

GST-BT（R）001M點型可燃?xì)怏w探測器由兩部分構成：探測器及底座，示意圖如圖1- 20所示。
外形尺寸圖
安裝與接線：

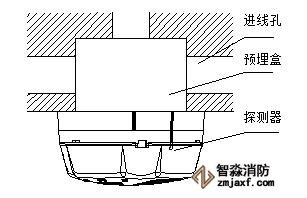

首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖1- 21所示。
安裝圖
其對外接線端子示意圖如圖1- 22：
接線端子圖
其中：
D1、D2：接電源總線，無極性
Z1、Z2：接信號總線，無極性
V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個正向12V脈沖
布線要求：信號線Z1、Z2及V＋、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
海灣點型可燃?xì)怏w探測器GST-BT（Y,R）0012M結構特征、安裝與布線

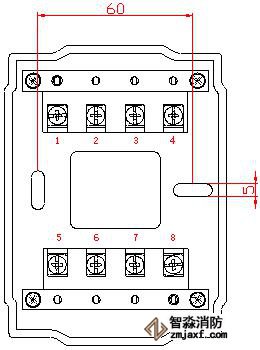

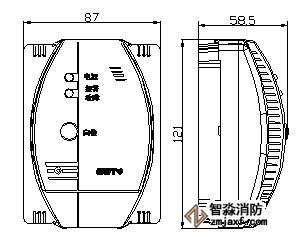

由兩部分構成：探測器及底座，其結構特征如圖1- 23所示：
海灣GST-BT（Y,R）002M點型可燃?xì)怏w探測器底座結構特征圖
安裝方法：
首先將探測器底座固定在86H50預埋盒上（注意底座的安裝方向：應將底座上的箭頭向上安裝），然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖1- 24所示。
海灣GST-BT（Y,R）002M點型可燃?xì)怏w探測器安裝示意圖
其對外接線端子示意圖如圖1- 25：
海灣GST-BT（Y,R）002M點型可燃?xì)怏w探測器接線端子圖
其中：
D1、D2：接電源總線，無極性
Z1、Z2：接信號總線，無極性
K1、K2：無源常開觸點，在報警時觸點閉合
V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個正向12V脈沖
布線要求：信號線Z1、Z2，K1、K2及V＋、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
