海灣廣播功率放大器GST-GF500W/300W/150W安裝接線圖
海灣廣播功率放大器GST-GF500W安裝端子接線圖
一、結構特征與安裝
以GST-GF300W 型廣播功率放大器為例進行說明，其外形及結構示意圖如圖8-3。

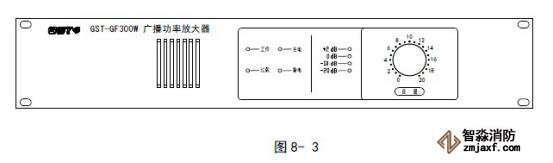

GST-GF500W/300W/150W廣播功率放大器外形尺寸圖
本廣播功率放大器采用標準插盤結構安裝，其后部示意圖如圖8-4。

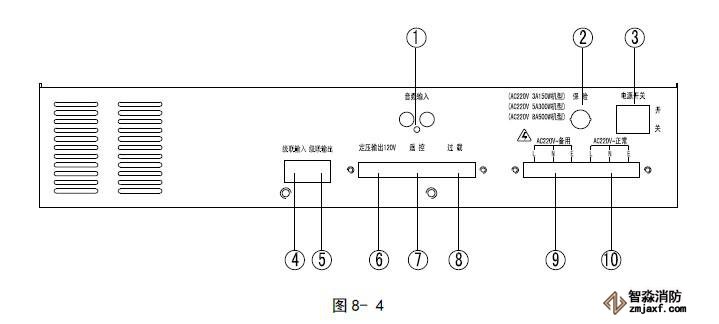

GST-GF500W/300W/150W廣播功率放大器后部端子示意圖
其中系統內部接線：
○1 音頻輸入輸出：RCA 音頻接口，其中一路RCA 口，可以作為接收來自于音源設備的音頻輸出，另外一路可做為級聯下一臺功率放大器的音頻輸入。
○2 保險管座：本機供電的交流保險（3A、Ф5×20）。
○3 電源開關：控制本機的電源開關，在應急信號輸入時，本機的電源開啟不受此開關控制。
○4 級聯輸入：RJ45 接口內部控制專用接口，用于功率放大器的監聽控制，自檢控制。
○5 級聯輸出：RJ45 接口，內部控制專用接口，用于廣播系統多臺設備的控制，如聯動多臺功率放大器。
○6 定壓輸出：功率放大器的音頻輸出廣播線。
○7 遙控接口：接收其它設備的聯動控制信號，為直流24V 輸入，接入DC24V 自動啟動本機至工作狀態，同時音頻輸出不受音量電位器的控制。無DC24V 控制信號時本機的開啟受前面板的電源開關控制，音頻輸出受音量電位器控制。
○8 過載接口：當本機出現異?；蛴捎谕獠枯敵鼍€短路時，致使本機過載燈常亮，由該接口輸出一個無源閉合接點信號。本機處于自恢復狀態下不輸出閉合接點信號。
○9 備用電源輸入：備用交流220V 電源輸入接口。
○10 主用電源輸入：主用交流220V 電源輸入接口。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.cnkrok.com/海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
