文章介紹的是海灣消防模塊接線圖，海灣消防模塊根據功能不同可以分為輸入模塊、輸入輸出模塊、輸出模塊和消

防電話接口模塊等。

　　海灣消防模塊接線比較簡單，我們以海灣gst-ld-8300和gst-ld-8301模塊為例，簡單介紹一下消防模塊接線圖。

　　GST-LD-8300型輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控

制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關

信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報

警，并可通過火災報警控制器來聯動其它相關設備動作。輸入端具有檢線功能，可現場設為常閉檢線、常開檢線輸

入，應與無源觸點連接。

　　本模塊可采用電子編碼器完成編碼設置。當模塊本身出現故障時，控制器將產生報警并可將故障模塊的相關信

息顯示出來。

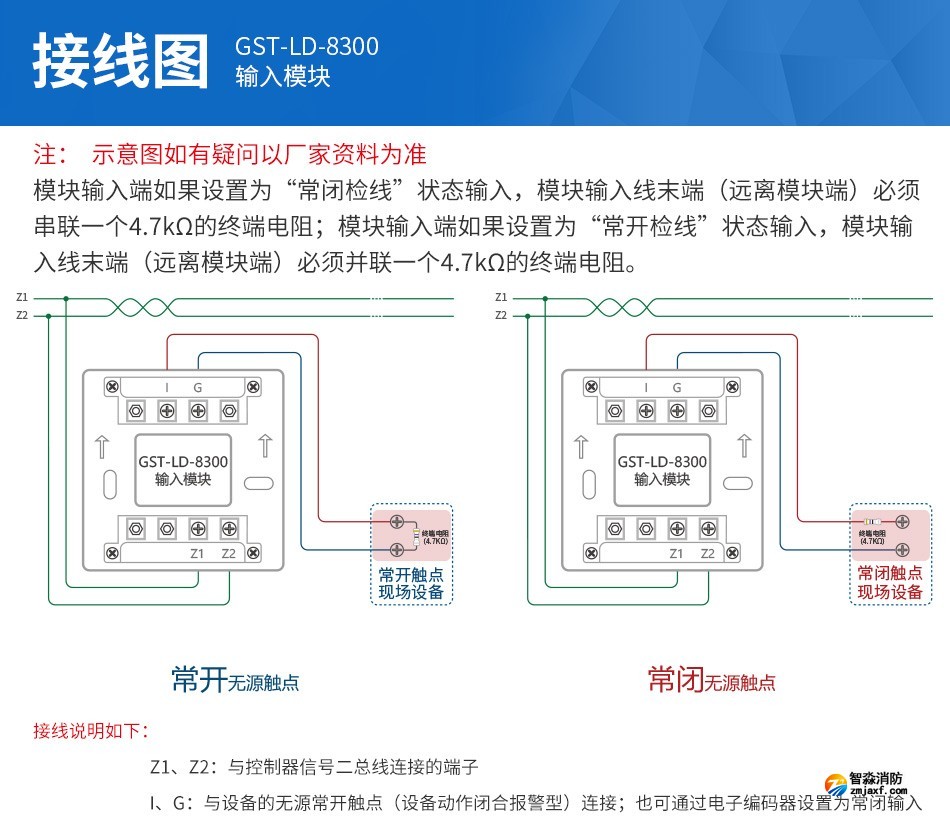

　　模塊與具有常開無源觸點的現場設備連接方法如圖所示。

海灣消防模塊接線圖

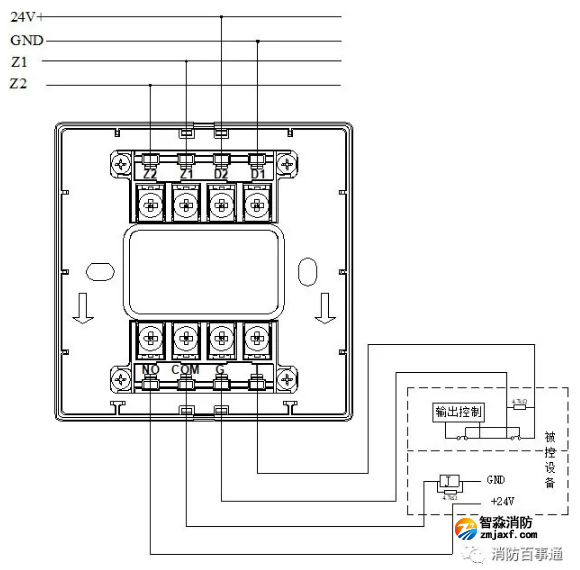

　　GST-LD-8301型輸入/輸出模塊用于現場各種一次動作并有動作信號輸出的被動型設備如：排煙閥、送風

閥、防火閥等接入到控制總線上。

　　本模塊采用電子編碼器進行編碼，模塊內有一對常開、常閉觸點。模塊具有直流24V電壓輸出，用于與繼

電器觸點接成有源輸出，滿足現場的不同需求。另外模塊還設有開關信號輸入端，用來和現場設備的開關觸點

連接，以便對現場設備是否動作進行確認。本模塊具有輸入、輸出具有檢線功能。應當注意的是，不應將模塊

觸點直接接入交流控制回路，以防強交流干擾信號損壞模塊或控制設備。
