海灣HW-C-60W-N100應急照明控制器的安裝與布線
文章來源：www.cnkrok.com作者：海灣消防公司人氣：1306日期：2024-09-14 11:56:14
一、HW-C-60W-N100應急照明控制器安裝方式：
HW-C-60W-N100為柜式，HW-C-60W-N110為琴臺式，安裝尺寸參見機箱外形尺寸表。

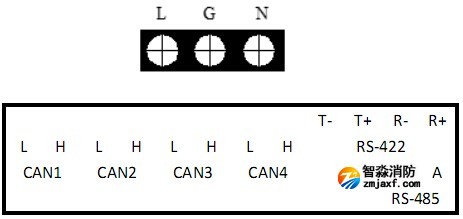

應急照明控制器外接端子如下圖：
其中：
L、G、N：交流220V接線端子及機柜保護接地線端子；
T+、T-、R+、R-：RS422串行接口，用于連接火災報警控制器（聯動型）的RS422通訊方式；
A、B：RS485串行接口，用于連接火災報警控制器（聯動型）的RS485通訊方式；
CAN1~CAN4：四路光電隔離的CAN接口，用于連接應急照明分配電裝置及/或消防應急燈具專用消防應急電源。應急照明控制器本身已相當于四分支的CAN星型集中器，每個分支不超過112個節點，最遠距離可達3km，可通過CAN100S總線中繼器、CAN100F光纖轉換器實現更加靈活的網絡布線；
二、HW-C-60W-N100布線要求：
電源輸入線應采用耐壓750V以上的阻燃RV線，截面積≥2.5mm2；
RS422串行接口應采用截面積≥1.0mm2阻燃RVSP四芯線，通訊距離可達到1200m；
RS485串行接口應采用截面積≥1.0mm2阻燃RVSP雙絞線，通訊距離可達到1200m；
CAN總線(H、L)應選用截面積≥1.0mm2的阻燃RVSP雙絞線，最長不超過3000m。
