海灣GST-LD-8361H兩線制模塊接線圖
文章來源：www.cnkrok.com作者：海灣消防公司人氣：2019日期：2024-09-18 10:06:17
海灣消防GST-LD-8361H輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，主要應用兩種情形：
1）被控設備控制端口提供12V~48V檢線電壓的場合，如卷簾門、消防電梯等；
2）需要DC24V有源控制（持續輸出）的場合，如電磁閥、非編碼聲光等，并可接收設備的動作回答信號。

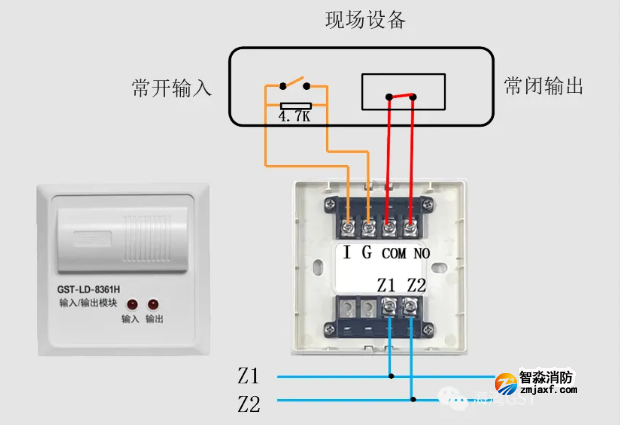

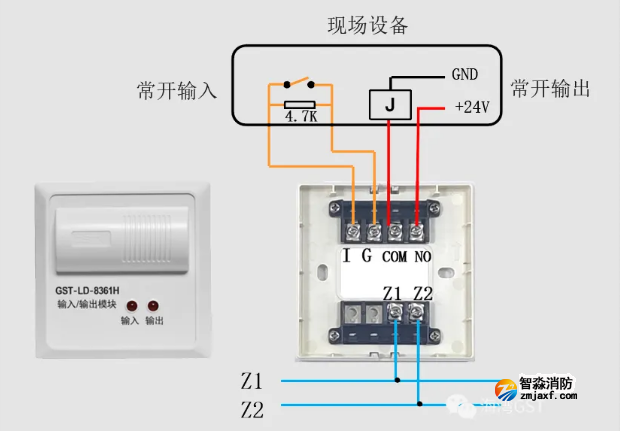

應用1：輸入端為無源常開觸點的接線方法；用于輸出檢線電壓由被控設備提供的卷簾門、水泵、風機等。
應用2：用于無源常閉觸點控制的設備，如電梯。

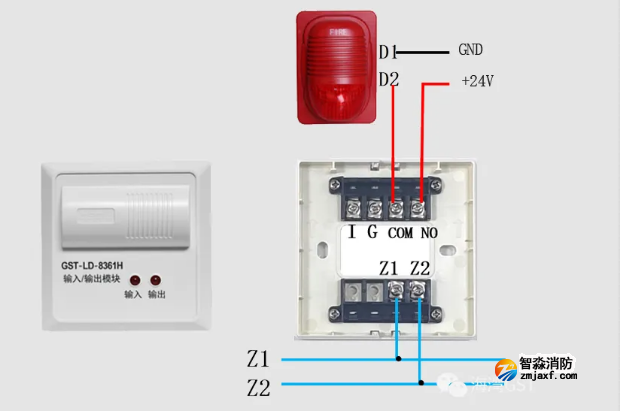

應用3：用于配接非編碼聲光，實現交替響。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
