海灣JTF-GOM-GST601T 型點型光電感煙火災探測器、點型感溫火災探測器接線安裝技術
海灣JTF-GOM-GST601T 型點型光電感煙火災探測器、點型感溫火災探測器接線安裝技術
特點
復合探測技術是目前國際上流行的新型多功能高可靠性的火災探測技術。JTF-GOM-GST601T 型 點型光電感煙火災探測器、點型感溫火災探測器（簡稱點型復合式感煙感溫火災探測器）是由煙霧 傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。它不僅具有普通散射型光電感煙火災探測器的性能，而且兼有定溫、差定溫感溫火災探測器的性能。正是由于 感煙與感溫的復合技術，使得該款復合探測器能夠?qū)覙?biāo)準試驗火 SH3（聚氨酯塑料火）和 SH4（正 庚烷火）的燃燒進行探測和報警。同時該款探測器也能對酒精燃燒等有明顯溫升的明火探測報警， 擴大了光電感煙探測器的應用范圍。 本探測器為無極性信號二總線制，可接入海灣公司生產的各類火災報警控制器的報警總線。而且本探測器與海灣公司生產的其它探測器完全兼容，可混合安裝在同一總線上。
主要技術指標
（1）探測器類別：A2R
（2）工作電壓：總線 24V
（3）監視電流≤0.8mA
（4）報警電流≤1.8mA
（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（6）使用環境： 溫度：-10℃～+50℃ 相對濕度≤95%，不結露
（7）編碼方式：十進制電子編碼
（8）外殼防護等級：IP22
（9）外形尺寸：直徑：103mm，高：55mm(帶底座)
保護面積
建議參考點型感煙火災探測器和點型感溫火災探測器的設置要求，具體參數應以《火災自動報 警系統設計規范》（GB 50116）為準。
結構特征、安裝與布線

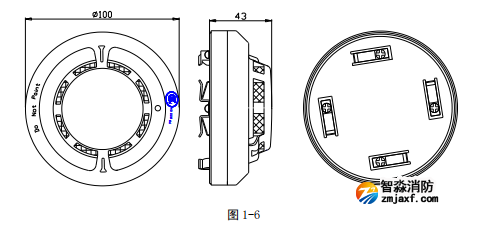

探測器的外形結構示意圖如圖 1-6：
本探測器的安裝及布線與 JTY-GD-G3/G3T 型點型光電感煙火災探測器相同。
