海灣JTY-GF-GST104型點型光電感煙火災探測器接線安裝技術

特點

JTY-GF-GST104型點型光電感煙火災探測器報警方式為電流型，與GST-LD-8319輸入模塊、GSTLD-8320終端器配合使用，可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。

本探測器主要具有以下特點：

（1）結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性；

（2）采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性；

（3）采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。

主要技術指標

（1）工作電壓：DC16V～DC28V

（2）監視電流≤150μA (注：靜態時探測器可工作在 DC16V～DC28V 電壓范圍內。)

（3）報警電流：10mA～30mA

（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（5）使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

（6）外殼防護等級：IP23

（7）外形尺寸：

直徑：100mm，高：56mm(帶底座)

保護面積

當空間高度為 6m～12m，一個探測器的保護面積，對一般保護現場而言為 80m2?？臻g高度為 6m

以下時，保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

本探測器外形結構及安裝方式同 JTY-GD-G3/G3T 型點型光電感煙火災探測器。

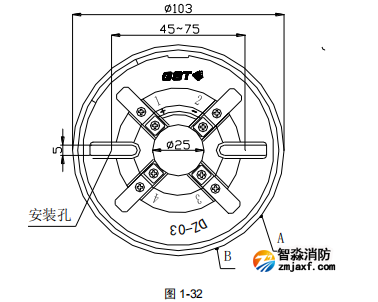

探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZ-03定位底座，其示意圖如圖1-26：

定位底座上有四個帶數字標識的接線端子，“1”接編址接口模塊輸出端的正極；“2”作為輸出

連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端

子）連到一起，并接在編址接口模塊輸出端的負極上；“4”不接線，用來輔助固定探測器，接線方

法參見第一章 3.9 節 GST-LD-8319 輸入模塊。

輸出回路終端接有 GST-LD-8320 終端器，底座“1”、“2”間連接一只 1N5819 二極管（注意極性）。

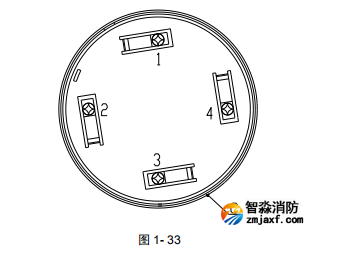

探測器底部示意圖如圖 1-27：

探測器與底座上有定位凸棱，使探測器具有唯一的安裝位置。定位底座 A、B 處有兩個凸棱，探

測器底部側面 C 處有一個凸棱。裝配時，將探測器凸棱 C 對準定位底座 A 處，順時針旋轉至 B 處即可安裝好探測器。

探測器與 GST-LD-8319 輸入模塊配合應用，系統構成及接線參照 GST-LD-8319 輸入模塊一節。

布線要求：采用截面積≥1.0 mm2的耐火 RV 或 BVR 線。
