特點
JTY-GF-GSTN801 獨立式光電感煙火災探測報警器是一種感煙型火災探測報警器，能夠探測火
災時產生的煙霧，及時發出報警?？蓮V泛用于網吧、歌舞廳、咖啡廳、休閑廳、住宅等場所進行火災
安全監測。本探測器主要具有以下特點：
（1）采用先進的半導體元器件及優良的生產工藝，工作穩定、安裝簡單、無需調試；
（2）采用獨特的光學迷宮設計，可探測多種物質燃燒產生的煙霧，抗?jié)駸岘h(huán)境性能優良；
（3）內置蜂鳴器，報警后發出強烈的聲響；
（4）報警器采用 1 節 CR123A 鋰電池，耗電極微，持續工作時間約為 10 年1。
主要技術指標
（1）電源：1 節 CR123A 鋰電池
（2）指示燈：
紅色：正常時約 45S 閃亮一次，報警時與報警音同步閃亮
黃色：電池低電故障時約 45S 閃亮一次；光腔臟和傳感器故障時常亮
（3）報警聲響＞80dB
（4）保護面積：60m2～100m2具體參數應以《火災自動報警系統設計規范》（GB 50116）為準
（5）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）外形尺寸：
長 117mm、寬 115mm、高 45mm (帶底座)
結構特征、安裝與布線
探測器外形示意圖如圖 1-37：

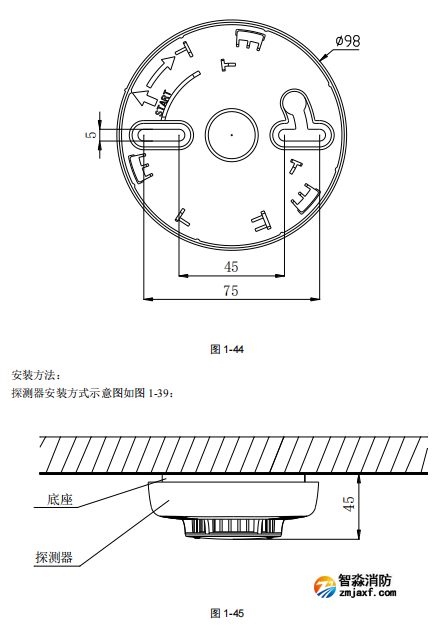

安裝吸頂式 GSTN801 報警器底座，安裝底座示意圖如圖 1-38：
將電池裝入探測器，探測器開始工作，其指示燈約 45 秒鐘左右閃亮一次。按下測試按鈕蜂鳴器
發出報警聲，同時指示燈快速閃亮，表明探測器工作正常。
用φ4 螺釘將底座固定在預埋盒或屋頂上，探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。
