海灣GST-HX-F8503 型火災聲光警報器接線安裝技術
海灣GST-HX-F8503型火災聲光警報器接線安裝技術
特點

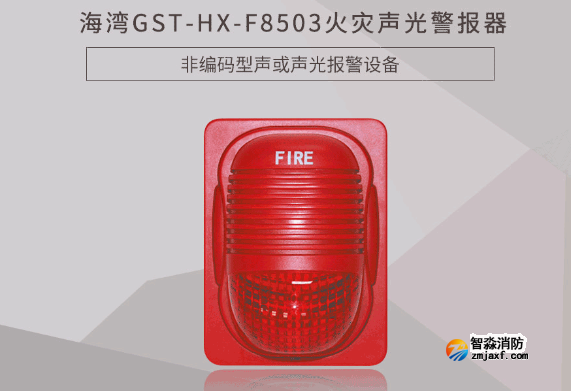

海灣GST-HX-F8503型火災聲光警報器是一種安裝在現場的非編碼型聲或聲光報警設備，用于在火
災發生時提醒現場人員注意。在警報器輸入端加入 DC24V 即可發出聲光報警信號。若想將非編碼型
警報器與火災報警控制器連接，需接入編碼型聯動控制模塊，如 GST-LD-8301A 型輸入/輸出模塊。
主要技術指標
（1）工作電壓：DC24V
（2）工作電流≤60mA
（3）線制：與電源線采用無極性二線制連接
（4）聲壓級：85dB～115dB（正前方 3m 水平處（A 計權））
（5）閃光頻率：1.0Hz～1.5Hz
（6）變調周期：4s（1±20％）
（7）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（8） 外殼防護等級：IP30
（9） 執行標準：GB 26851-2011
（10） 外形尺寸：106mm×142mm×62mm
結構特征、安裝與布線
GST-HX-F8503 型警報器外形及安裝方法均與 GST-HX-M8503 型警報器相同。警報器底殼端子
說明：
D1、D2：接 DC24V 電源，無極性
布線要求：采用截面積≥1.5mm2的耐火 BV 線。
