海灣ZD-02直控盤終端器接線安裝技術
海灣ZD-02直控盤終端器接線安裝技術
特點
ZD-02 直控盤終端器（以下簡稱終端器），主要用于重要設備的啟動、停動控制。與具有斷路、
短路檢測功能的 GST-LD-KZ08H 直控盤配合使用。
提供一組常開觸點、一組常閉觸點，使直控盤與被控設備電氣隔離；
實現啟?？刂?、向直控盤提供反饋信號；
終端器本身提供對外接線，便于現場接線。
要技術指標
(1) 工作電壓：工作電壓：DC24V 允許范圍：DC20V～DC28V
(2) 工作電流：總線監視電流≤4.50mA 總線啟動電流≤26.00mA
(3) 輸出容量：5A ，AC220V 或 5A ，DC24V；
(4) 線制：與直控盤采用二線制連接；與現場設備采用六線連接，其中有四根線用于被控設備的啟
停操作，其余兩線用于接收回答信號；
(5) 使用環境：
溫 度：-10℃～+55℃，相對濕度≤95%，不凝露
(6) 外形尺寸：68mm×64mm×26.5mm
(7) 外殼防護等級：IP30
結構特征、安裝與布線

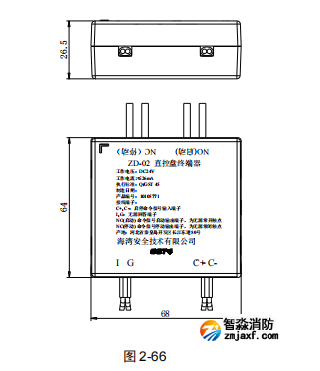

終端器外形示意圖如圖 2-66 所示：
其中：
C+、C-：?jiǎn)⑼Ｃ钚盘?hào)輸入端子；
I、G：無源常開回答信號輸入端子；
以上為弱電端子；
NO(啟動)：?jiǎn)?dòng)命令信號輸出端子，為無源常開觸點；
NC（停動）：停動命令信號輸出端子，為無源常閉觸點。；
1. 布線要求：：各外接線建議采用 RV 線，導線截面≥1.5mm2。
應用方法

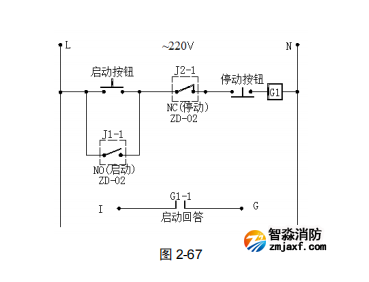

利用一個終端器可完成對交流設備的啟停控制，如圖 2-67 所示。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
