特點
海灣GST-LD-8327H環型總線接口(以下簡稱接口),主要用于環型總線組網。每個接口可組建 2 個
回路,每個回路地址固定為 242。當環型總線出現斷路或短路時,接口繼電器動作,輸入口輸出總線
信號,并向控制器報傳動作信息。線路故障排除后需通過控制器復位命令復位接口。
主要技術指標
(1)工作電壓:總線 24V
(2)監視電流:?jiǎn)位芈贰?mA
(3)動作電流:?jiǎn)位芈贰?5mA
(7)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(8)外殼防護等級:IP30
(9)外形尺寸:120mm×80mm×43mm(帶底殼)
結構特征、安裝與布線

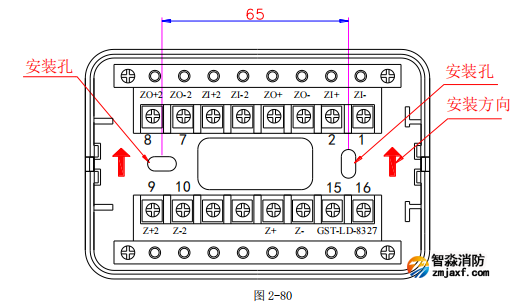

本接口的外形尺寸及結構與 GST-LD-8302 型切換模塊相同,安裝方法也相同,底座端子示意圖
如圖 2-80:
其中:
Z+、Z-:1 回路總線輸入,Z+為正極,Z-為負極
ZI+、ZI-:1 回路環線輸入,ZI+為正極,ZI-為負極
ZO+、ZO-:1 回路環線輸出,ZO+為正極,ZO-為負極
Z+2、Z-2:2 回路總線輸入,Z+2 為正極,Z-2 為負極
ZI+2、ZI-2:2 回路環線輸入,ZI+2 為正極,ZI-2 為負極
ZO+2、ZO-2:2 回路環線輸出,ZO+2 為正極,ZO-2 為負極

布線要求:選用截面積不小于 1.0mm2的 RVS 雙絞線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
應用方法

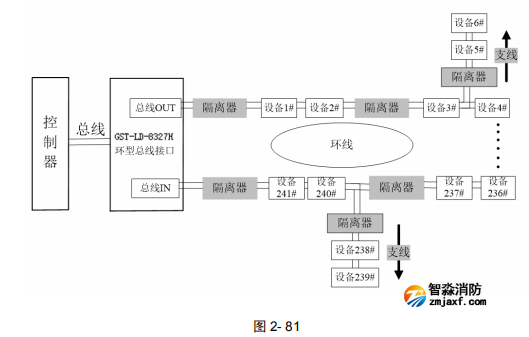

以回路 1 為例:接口的總線輸入端 Z+、Z-接控制器總線輸出端,接口的 ZO+、ZO-接其他編碼設備,總線最末端接回到接口的 ZI+、ZI-。系統接線圖如圖 2-81 所示。2 個相鄰環線隔離器之間不能
超過 32 個設備(支線中的設備也需要計算在內)。
注意:接口端子有極性。
