海灣聲光警報器接線技術要求
文章來源：www.cnkrok.com作者：海灣消防公司人氣：50日期：2026-06-25 10:58:24

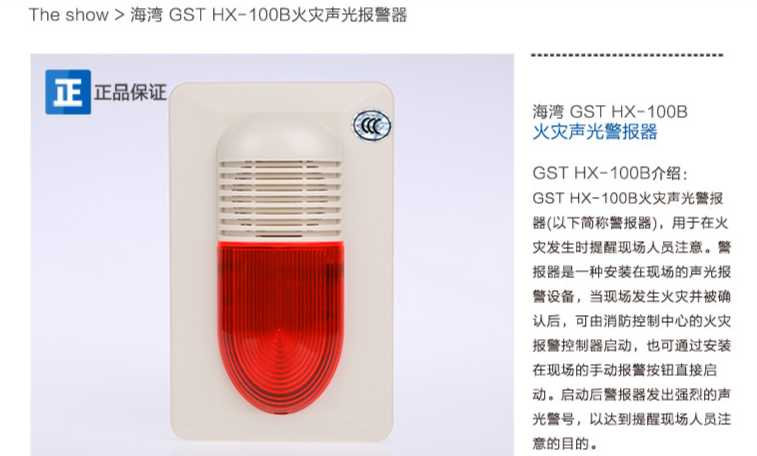

海灣火災聲光警報器為現場報警提示設備，分為編碼型聲光報警器，依靠總線信號與24V電源聯動工作，接線包含信號總線與電源總線，雙線路協同工作，接線質量直接影響現場聲光報警聯動效果，需嚴格遵循專屬接線規范，適配海灣整套報警系統聯動邏輯。本規范適用于HX-100B、GST803等系列聲光警報器。
線材選型與線路配置。聲光報警器需同時敷設兩路獨立線路，分別為報警信號總線與DC24V電源線，兩路線路獨立穿管、分開敷設，嚴禁同管混敷。信號總線采用ZR-RVS 2×1.5mm2阻燃雙絞線，無極性接線，接入控制器報警回路；電源線采用ZR-RVS 2×2.5mm2紅黑雙色阻燃雙絞線，正極紅色、負極黑色，嚴格區分正負極性，禁止接反。線路敷設長度合理，電源線路壓降控制在標準范圍內，避免遠端設備供電不足導致聲光異常。
設備端子接線工藝規范。聲光報警器設備設有獨立的總線端子與電源端子，施工時嚴格分區接線，不得混接端子。信號總線接入總線端子，實現設備編碼識別與聯動觸發信號接收；24V電源線對應正負極接入電源端子，為設備聲光動作提供工作電源。剝線長度適配端子規格，銅芯完全壓入端子，無外露、無虛接、無松動，接線完成后端子蓋閉合嚴密，做好防塵防護。
組網與聯動接線要求。聲光報警器采用總線串聯組網方式，同一分區內設備串聯接入回路，點位編碼唯一，無重碼、錯碼。設備聯動邏輯由控制器編程控制，接線階段需保障線路通暢、信號穩定，無需額外接入聯動控制線。多個聲光報警器并聯使用時，電源線路需做好分壓保障，大容量分區可增設電源中繼器，避免多點設備同時啟動導致電壓不足、聲光偏弱。
安裝場景專項接線規范。聲光報警器壁掛安裝于墻面高處，接線盒預埋平整，線纜穿出墻面無擠壓、彎折，線路預留適量余量，便于設備固定與檢修。露天、潮濕環境安裝時，選用防水型聲光設備，接線管口、設備接口做好防水密封，端子部位加裝絕緣防水護套，杜絕雨水、潮氣引發短路、故障。設備接線完成后，機身固定牢固，線纜隱藏規整，無外露雜亂線路。
調試檢測標準。接線施工完畢后，先檢測總線回路絕緣電阻、電源線路通斷與電壓值，確保DC24V供電穩定、線路無故障。接入系統后，通過控制器手動聯動、自動聯動測試設備聲光報警功能，檢查報警音量、亮度達標，設備啟動靈敏、無卡頓、無誤動作。所有點位調試正常，線路標識清晰、工藝合規，完成驗收歸檔。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
