GST-BR001F型獨立式可燃?xì)怏w探測器
一、GST-BR001F可燃?xì)怏w探測器概述

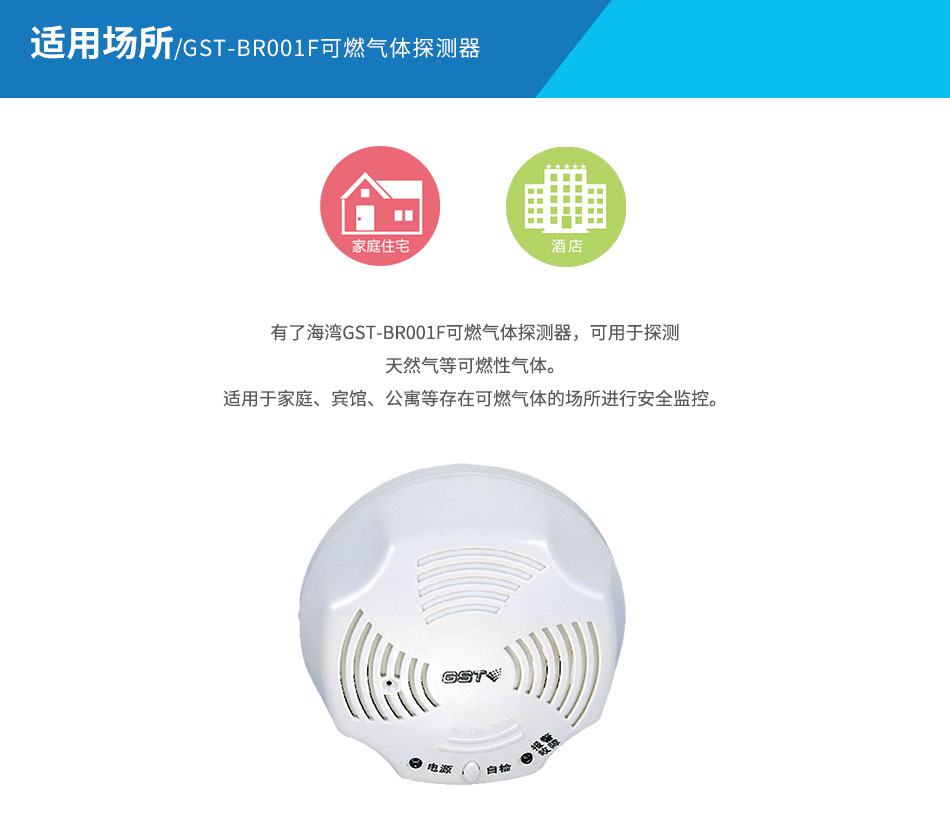

GST-BR001F測量范圍為0～100％LEL的獨立式可燃?xì)怏w探測器和GST-BR001F測量人工煤氣的獨立式可燃?xì)怏w探測器(以下簡稱探測器)用于檢測可燃?xì)怏w的泄漏，適用于家庭、賓館、公寓等存在可燃?xì)怏w的場所進行安全監控。

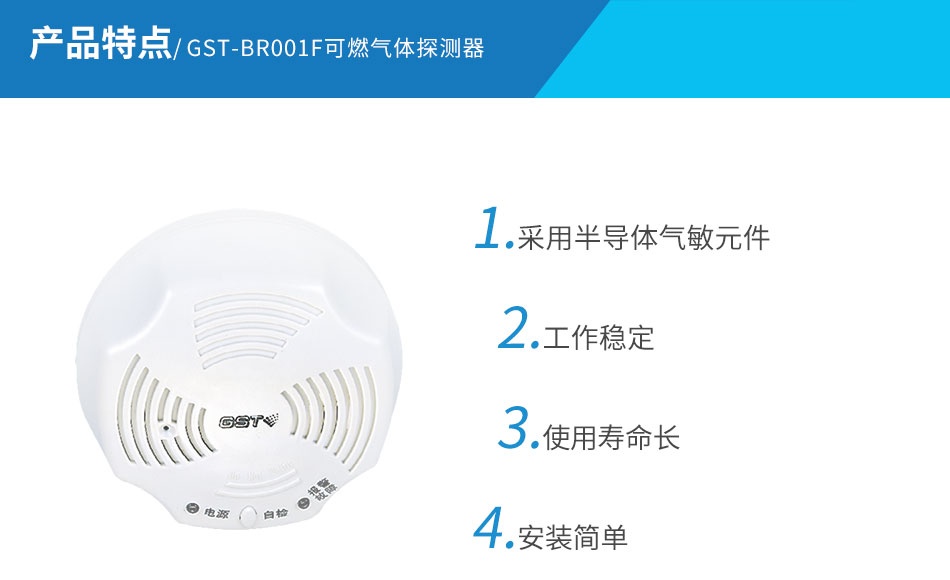

二、GST-BR001F可燃?xì)怏w探測器特點

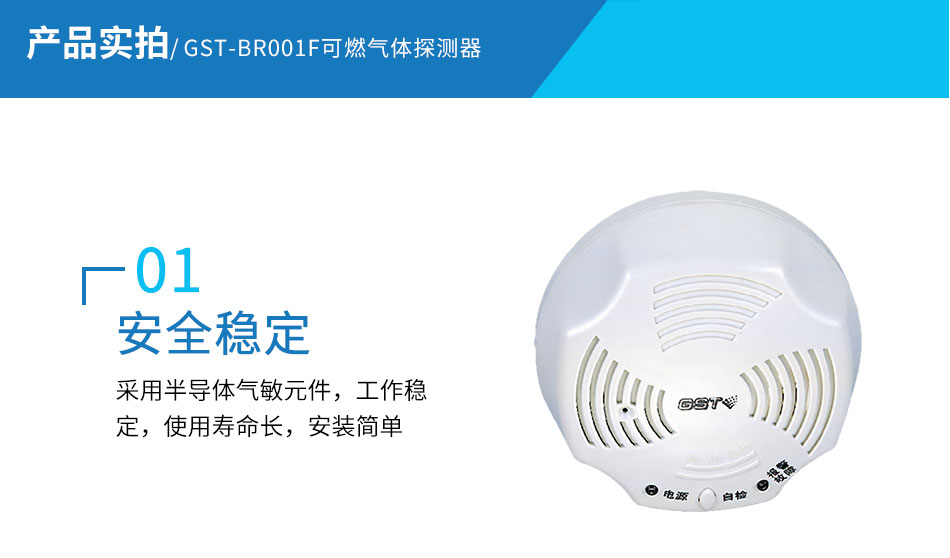

采用半導體氣敏元件，工作穩定，使用壽命長，安裝簡單。

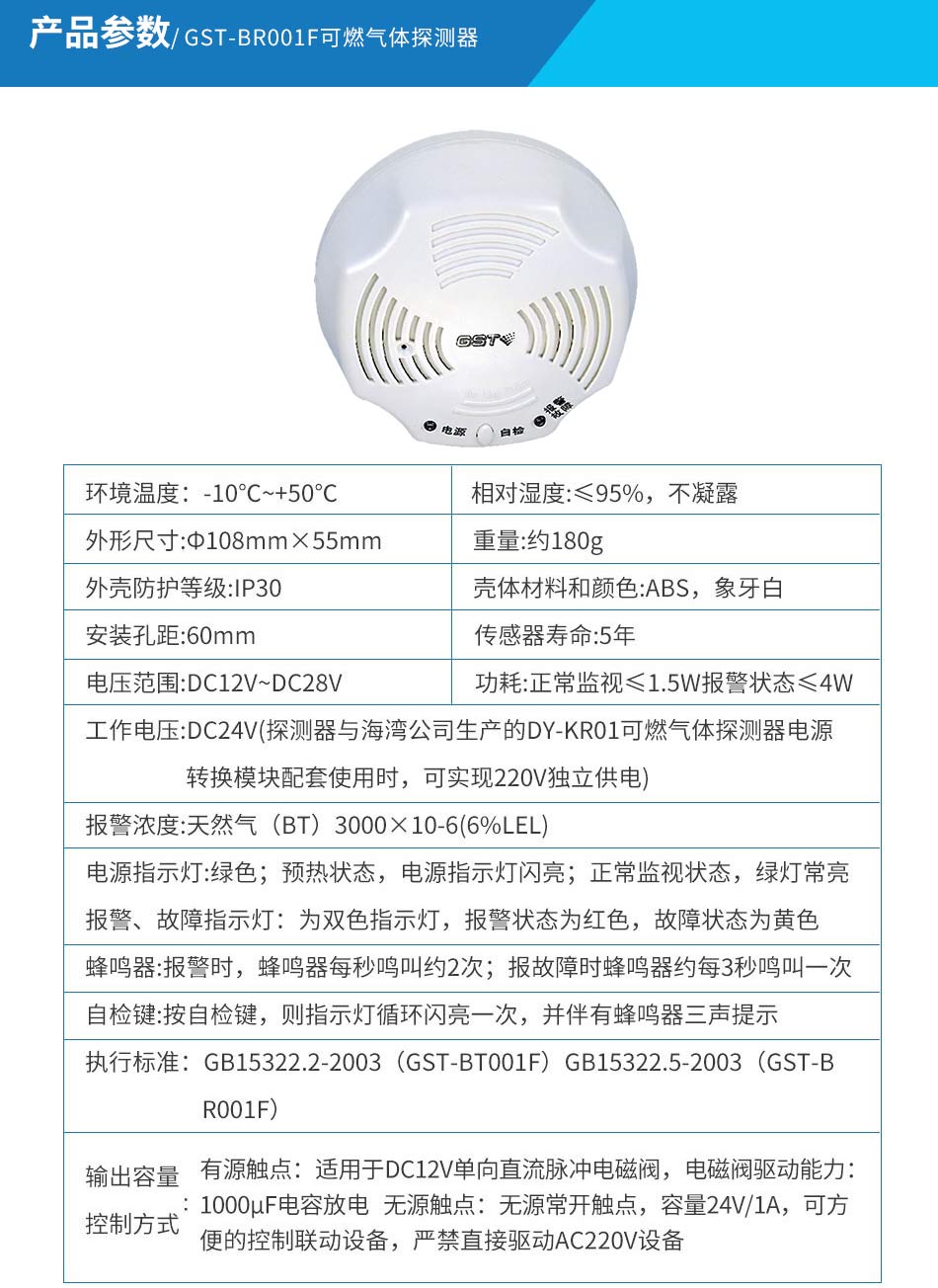

三、GST-BR001F可燃?xì)怏w探測器技術特性
| 型號 | GST-BR001F |
| 工作電壓 | DC24V(探測器與海灣公司生產的DY-KR01可燃?xì)怏w探測器電源轉換模塊配套使用時，可實現220V獨立供電) |
| 電壓范圍 | DC12V~DC28V |
| 功耗 | 正常監視≤1.5W報警狀態≤4W |
| 輸出容量及控制方式 |
有源觸點：適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電 無源觸點：無源常開觸點，容量24V/1A，可方便的控制聯動設備，嚴禁直接驅動AC220V設備 |
| 報警濃度 | 人工煤氣（BR）400×10-6(1%LEL) |
| 電源指示燈 |
綠色；預熱狀態，電源指示燈閃亮；正常監視狀態，綠燈常亮 報警、故障指示燈：為雙色指示燈，報警狀態為紅色，故障狀態為黃色 |
| 蜂鳴器 | 報警時，蜂鳴器每秒鳴叫約2次；報故障時蜂鳴器約每3秒鳴叫一次 |
| 自檢鍵 | 按自檢鍵，則指示燈循環閃亮一次，并伴有蜂鳴器三聲提示 |
| 傳感器壽命 | 5年 |
| 使用環境 | 溫度：-10℃~+50℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | Φ108mm×55mm |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | ABS，象牙白 |
| 重量 | 約180g |
| 安裝孔距 | 60mm |
| 執行標準： | GB15322.5-2003（GST-BR001F） |
四、GST-BR001F可燃?xì)怏w探測器結構特征及工作原理

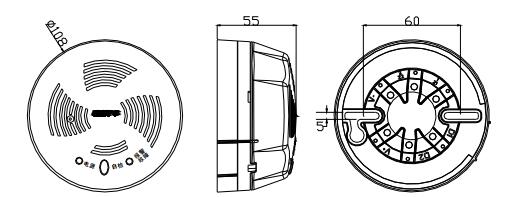

1.GST-BR001F 獨立式可燃?xì)怏w探測器由兩部分構成：探測器及底座，示意圖如下圖所示。
安裝與接線：
首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖所示。
其對外接線端子示意圖如圖
其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線
K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。
2.工作原理
內置MCU進行中央控制處理，各功能模塊直接或間接與MCU的I/O口線相連接，通過固化在MCU內部的程序來完成探測器各功能模塊的正常工作，從而使此類探測器工作更加穩定，安全可靠。
