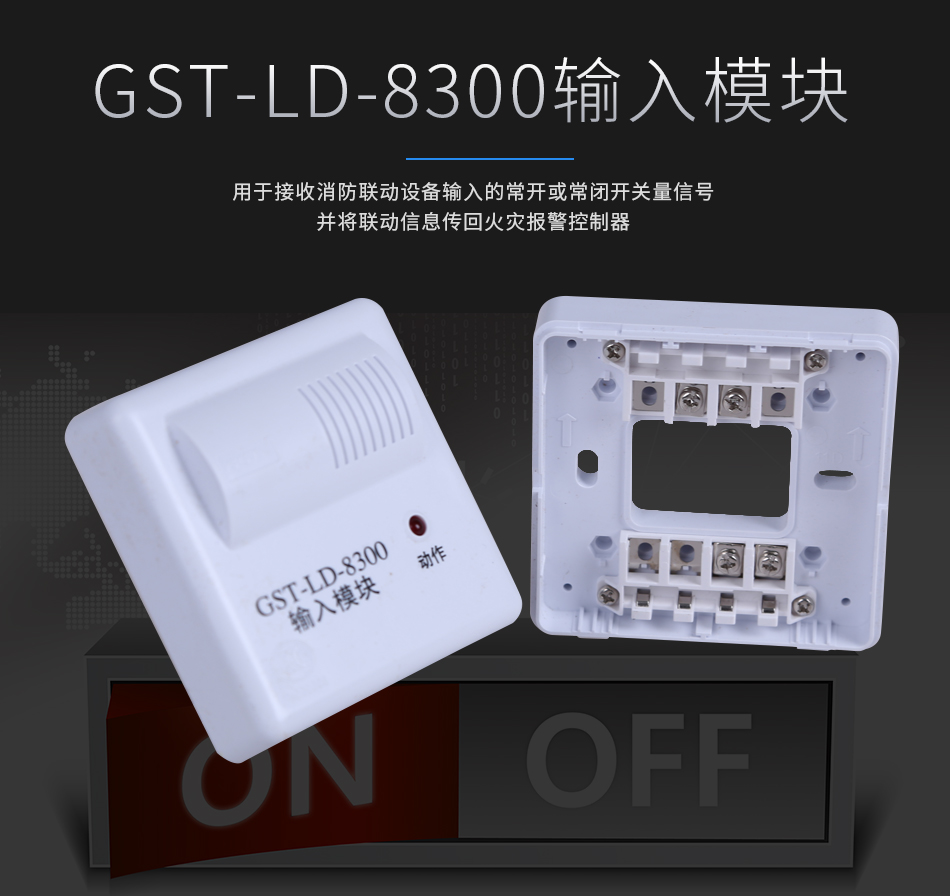

一、海灣GST-LD-8300輸入模塊概述
GST-LD-8300輸入模塊（以下簡稱模塊），用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。
二、海灣GST-LD-8300輸入模塊特點
●輸入端可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接；
●地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
●由微處理器對運行情況進行監視，分別以正常、動作、故障三種形式將模塊的狀態傳給控制器；
●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

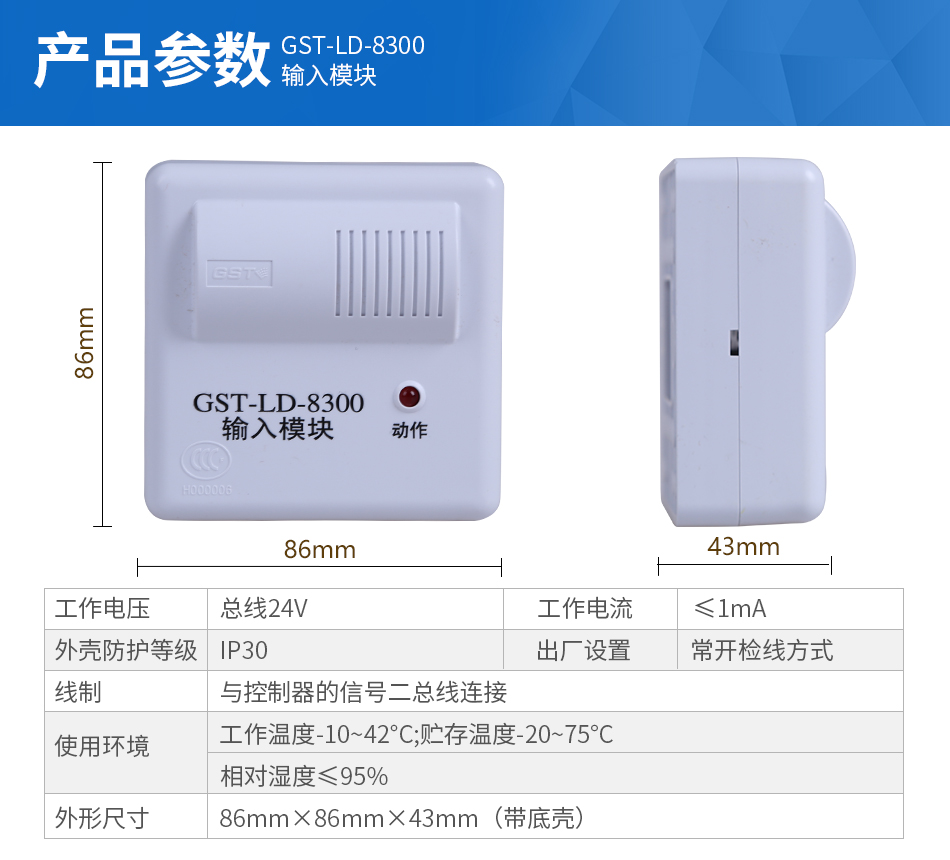

三、海灣GST-LD-8300輸入模塊技術特性
| 型號 | GST-LD-8300 |
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V |
| 工作電流 | ≤1mA |
| 指示燈 | 紅色（正常監視狀態閃亮，動作時常亮） |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 | 與火災報警控制器的信號二總線無極性連接 |
| 輸入方式 |
常開檢線時線路發生斷路（短路為動作信號）、 常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號； |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | 86mm×86mm×43mm（帶底殼） |
| 殼體材料和顏色 | ABS，瓷白 |
| 重量： | 約126g（帶底殼） |
| 安裝孔距 | 60mm |
| 執行標準 |
GB16806-2006 |
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.cnkrok.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
上一篇：沒有了！ | 下一篇：GST-LD-8301型輸入/輸出模塊
此文關鍵字：
GST-LD-8300型輸入模塊
相關資訊
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓?cái)?shù)據中心消防安全新藍海
- 海灣電氣火災系統總線隔離、抗干擾及屏蔽布線全套弱電施工技術規范
- 海灣防火門監控系統在建筑防火分區管控中的應用價值
- 海灣七氟丙烷氣體滅火系統施工，精準安裝守護密閉空間安全
- 從“滅火”走向“治理”—《關于加強基層消防工作的意見》背后的真正變化
- 筑牢工業安全防線！海灣深耕石油石化及儲能場景定制化方案
推薦文章
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞
- 海灣消防主機觀察控制器顯示：查看報警、故障及預警指示
- 海灣消防主機熱敏打印機故障解決辦法

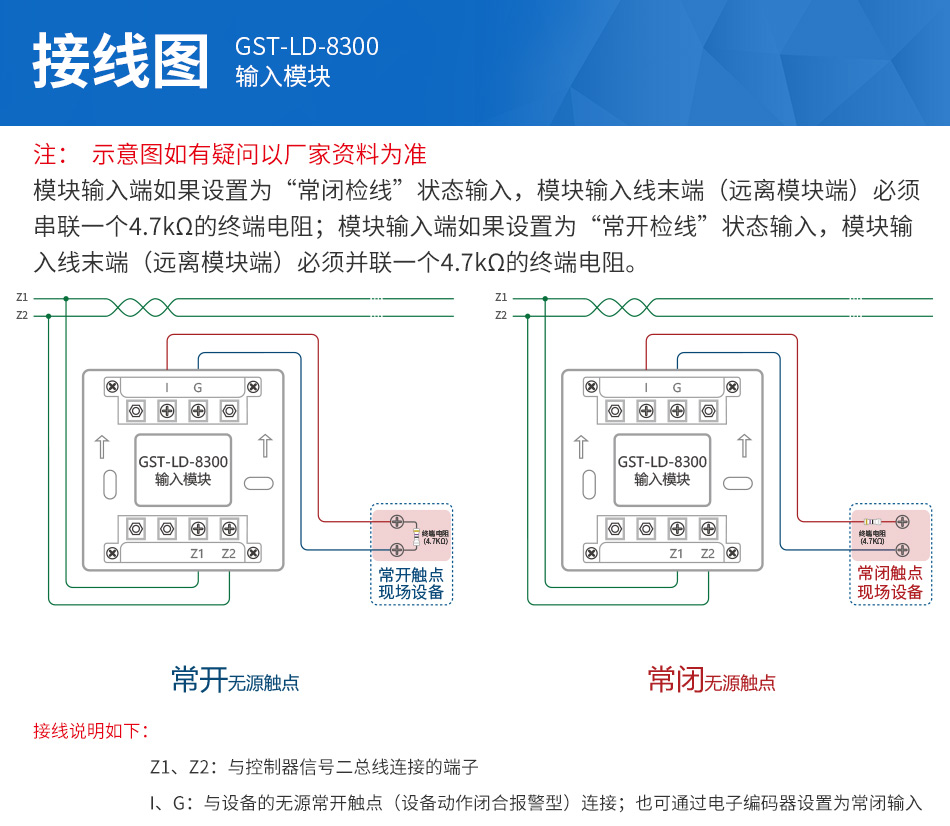

接線示意圖
