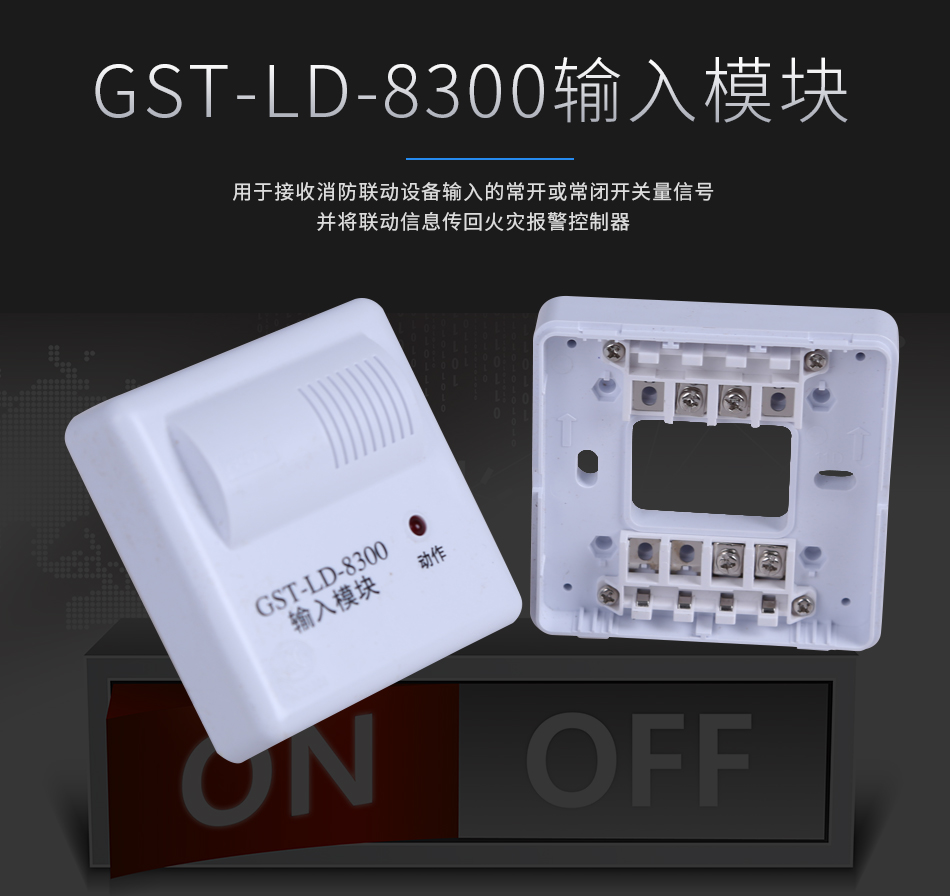

GST-LD-8300輸入模塊
文章來源：www.cnkrok.com作者：海灣消防公司人氣：1808日期：2019-05-04 05:11:09
一、海灣GST-LD-8300輸入模塊概述
GST-LD-8300輸入模塊（以下簡稱模塊），用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。
二、海灣GST-LD-8300輸入模塊特點
●輸入端可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接；
●地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
●由微處理器對運行情況進行監視，分別以正常、動作、故障三種形式將模塊的狀態傳給控制器；
●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、海灣GST-LD-8300輸入模塊技術特性
| 型號 | GST-LD-8300 |
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V |
| 工作電流 | ≤1mA |
| 指示燈 | 紅色（正常監視狀態閃亮，動作時常亮） |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 | 與火災報警控制器的信號二總線無極性連接 |
| 輸入方式 |
常開檢線時線路發生斷路（短路為動作信號）、 常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號； |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |

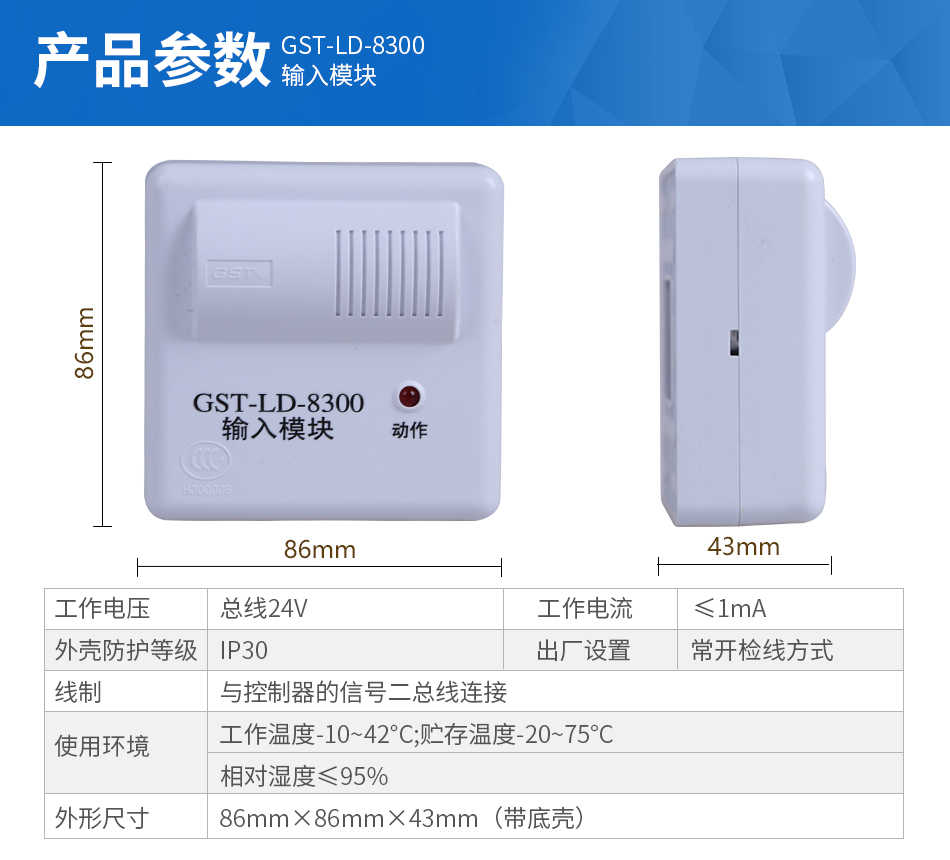

| 外形尺寸 | 86mm×86mm×43mm（帶底殼） |
| 殼體材料和顏色 | ABS，瓷白 |
| 重量： | 約126g（帶底殼） |
| 安裝孔距 | 60mm |
| 執行標準 | GB16806-2006 |
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.cnkrok.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.cnkrok.com/；海灣服務熱線：18910580194
上一篇：120L柜式七氟丙烷滅火裝置(單瓶組） | 下一篇：90L柜式七氟丙烷自動滅火裝置(單瓶組）
此文關鍵字：
GST-LD-8300輸入模塊
相關資訊
- 海灣消防主機回路電壓異常故障排查與穩壓方案
- 海灣消防主機電源系統全套調試與故障處理實操步驟
- 海灣消防聲光警報器全狀態判別與工況甄別技術
- 海灣消防新舊設備備電故障差異化處置方案
- 海灣消防回路間歇性故障誘因分析與徹底根治方案
- 油氣集輸站場與輸油輸氣閥室，海灣防爆消防設備應用
- 多場景適配應用，海灣消防通訊電話系統在各類建筑中的落地實踐
- 輸入輸出模塊聯動失效故障
- 聲光訊響器不動作、報警無聲光故障
- 海灣電氣火災監控系統核心設備參數與選型適配指南
推薦文章
- 海灣消防主機單點設備故障引發回路整體故障的排查與修復技巧
- 杭州市建筑工程嵌入式安裝的室內消火栓箱技術導則
- 海灣消防系統固件與程序故障連鎖反應問題分析
- 海灣消防應急疏散設備消防驗收標準與核查要點
- 海灣消防回路電壓異常故障排查、穩壓修復與負載優化方案
- 常見故障精準排查，海灣消防電話通訊系統典型故障原因與解決方案
- 消防聲光警報器不響、常鳴故障
- 報警主機備電故障、供電不穩故障
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究

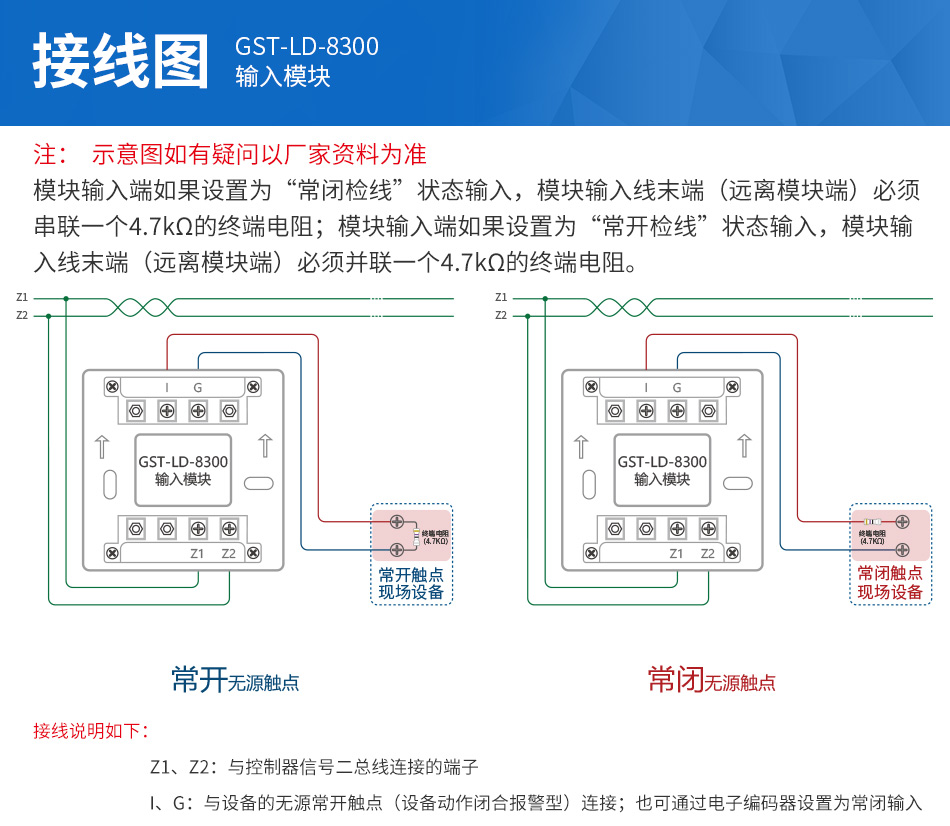

接線示意圖
