GST-HX-M8503型火災聲光警報器
文章來源:www.cnkrok.com作者:海灣消防公司人氣:2065日期:2019-05-03 12:01:11
一、海灣GST-HX-M8503火災聲光警報器概述
GST-HX-M8503火災聲光警報器是一種安裝在現場的聲和光報警設備,由消防控制中心的火災報警控制器啟動。啟動后警報器發出強烈的聲和光報警信號,以達到提醒現場人員注意的目的。
警報器功耗低、壽命長;火警聲報警,聲音洪亮清晰,能夠在遠距離的情況下提醒現場人員;報警光顯示醒目。
二、海灣GST-HX-M8503火災聲光警報器技術參數
?。?)工作電壓:
總線電壓:總線24V
電源電壓:DC24V
?。?)監視電流:
總線電流≤0.5mA
電源電流≤2mA
?。?)動作電流:
總線電流≤2mA
電源電流≤60mA
(4)線制:四線制,與控制器采用無極性信號二總線連接,與電源線采用無極性二線制連接
?。?)聲壓級≥85dB(正前方3m水平處(A計權))
(6)閃光頻率:1.0Hz~1.5Hz
?。?)變調周期:4(1±20%)s
?。?)聲調:火警聲
(9)使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不結露
?。?0)外殼防護等級:IP30
?。?1)外形尺寸:106mm×142mm×62mm
三、海灣GST-HX-M8503火災聲光警報器結構特征、安裝與布線

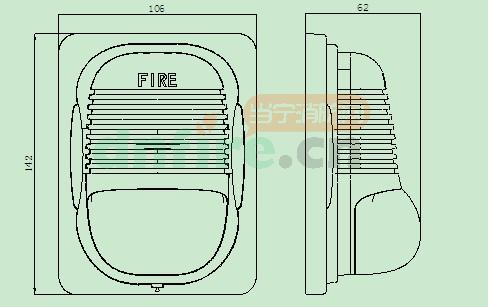

GST-HX-M8503型警報器外形示意圖如下圖:

安裝方法:

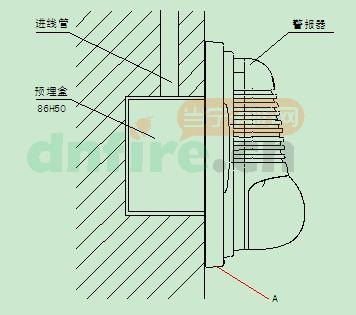

?。?)聲光警報器采用明裝方式,在普通高度空間下,以距頂棚0.2m處為宜,安裝方式下圖所示。

?。?)安裝時,先用兩個螺釘將警報器后殼固定在墻上的86H50型預埋盒上(注意警報器后殼“UP”及箭頭朝上)。
?。?)從警報器后殼的進線孔中穿入電纜接在相應端子上,然后將警報器前殼上部塞入警報器后殼,再將警報器前殼下方按入警報器后殼中。
?。?)拆卸時,用一字螺絲刀從警報器后殼下方“A”處缺口插入,向下用力撬動,即可將警報器前殼拆下。
警報器接線端子示意圖如下圖所示:

其中:
Z1、Z2:控制器信號總線,無極性;
D1、D2:接DC24V電源,無極性;
布線要求:信號總線Z1、Z2采用阻燃RVS雙絞線,截面積≥1.0mm2;電源線D1、D2采用阻燃BV線,截面積≥1.5mm2。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.cnkrok.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.cnkrok.com/;海灣服務熱線:18910580194
