GST-LD-8312型消防電話插孔
文章來源:www.cnkrok.com作者:海灣消防公司人氣:2537日期:2019-05-03 13:32:41




一、海灣GST-LD-8312消防電話插孔概述:

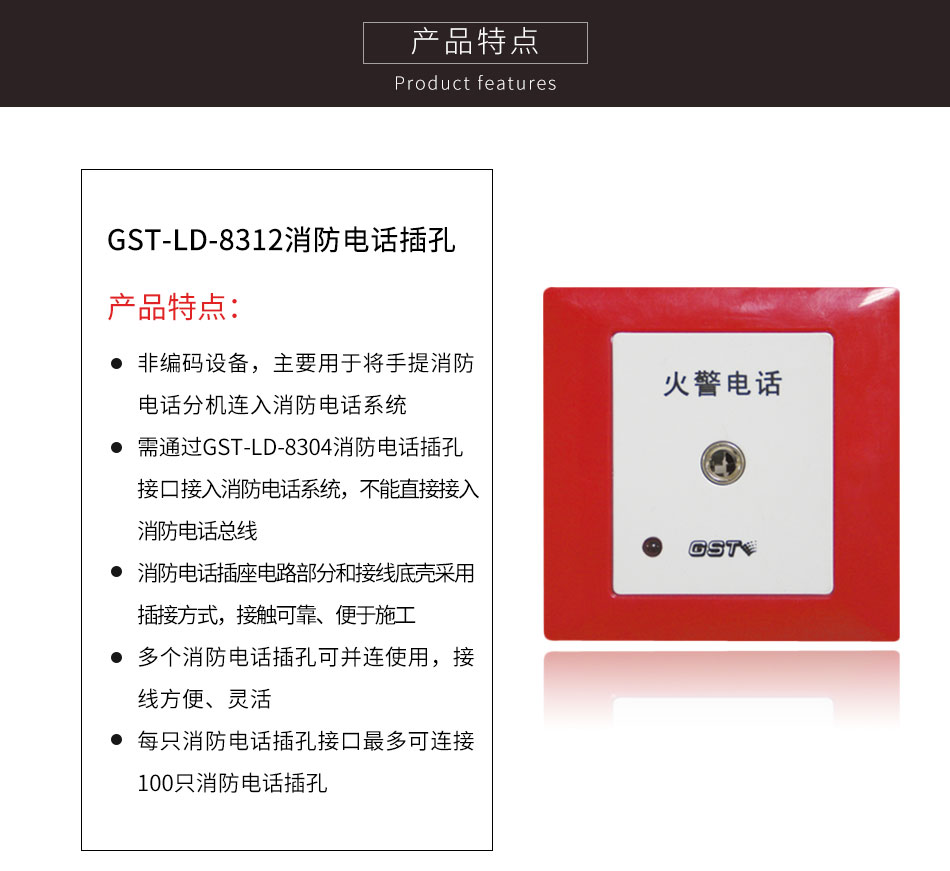

GST-LD-8312型消防電話插孔是非編碼設備,主要用于將手提消防電話分機連入消防電話系統。消防電話插孔需通過GST-LD-8304消防電話接口接入消防電話系統,不能直接接入消防電話總線。消防電話插座電路部分和接線底殼采用插接方式,接觸可靠、便于施工。多個消防電話插孔可并連使用,接線方便、靈活。每只消防電話接口最多可連接100只消防電話插孔。
二、海灣GST-LD-8312消防電話插孔安裝與布線:
電話插孔安裝采用進線管預埋裝方式,取下電話插孔的紅色蓋板,用螺釘或自攻螺絲將電話插孔安裝在86H50型預埋盒上,安裝孔距為60mm,安裝好紅色蓋板。
布線:
TL1、TL2:消防電話線,與GST-LD-8304連接端子。端子X(jué)T1電話線輸入端,端子X(jué)T2電話線輸出端,接下一個電話插孔,最末端電話插孔XT2接線端子接4.7K歐姆電阻。
布線要求:TL1、TL2采用截面積大于等于1.0平方的阻燃RVVP屏蔽線。

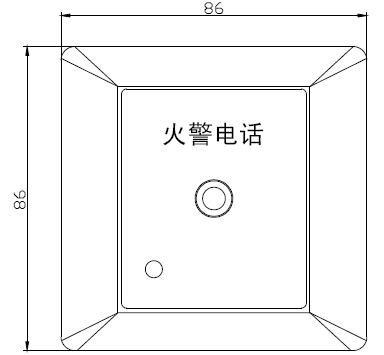

海灣GST-LD-8312消防電話插孔外形尺寸及結構示意圖如圖

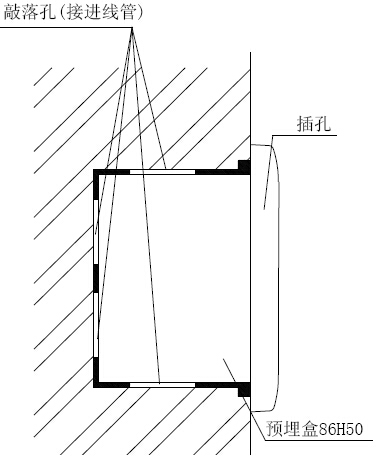

電話插孔安裝采用進線管預埋裝方式,取下電話插孔的紅色蓋板,用螺釘或自攻螺釘將電話插孔安裝在86H50 型預埋盒上,安裝孔距為60mm,安裝好紅色蓋板,安裝方式如圖所示:

電話插孔對外端子示意圖如圖所示:

其中:
TL1、TL2:消防電話線,與GST-LD-8304 連接的端子。端子X(jué)T1 電話線輸入端,端子X(jué)T2 電話線輸出端,接下一個電話插孔,最末端電話插孔XT2 接線端子接4.7kΩ終端電阻布線要求:TL1、TL2 采用截面積≥1.0mm2 的阻燃RVVP 屏蔽線。
