海灣廣播輸出模塊GST-LD-8305安裝接線圖
一、結構特征、安裝與布線

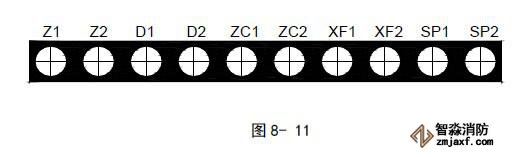

GST-LD-8305 型模塊的外形尺寸及結構與GST-LD-8319 輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖8-11：
GST-LD-8305廣播輸出模塊接線端子示意圖
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V 電源輸入端子，無極性
ZC1、ZC2：正常廣播線輸入端子
XF1、XF2：消防廣播線輸入端子
SP1、SP2：與放音設備連接的輸出端子
布線要求：無極性信號二總線采用阻燃RVS 雙絞線，截面積≥1.0mm2，DC24V 電源二總線采用阻燃BV 線，截面積≥1.5mm2，正常廣播線ZC1、ZC2 消防廣播線XF1、XF2 及放音設備的連接線SP1、SP2 均采用阻燃RV 線，截面積≥1.0mm2。
注意：如果GST-LD-8305 模塊接入正常廣播線，需要在正常廣播線和GST-LD-8305 模塊之間串接兩個250V-22μM 雙極性鋁電解電容器。
二、應用方法

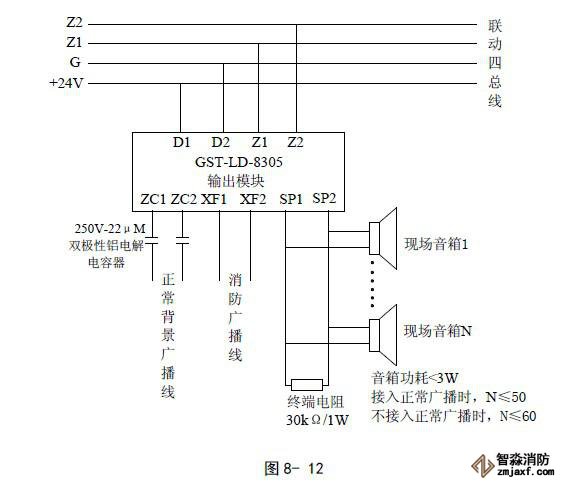

系統接線圖如圖8-12 所示。
GST-LD-8305廣播輸出模塊應用示意圖
