海灣手動火災報警按鈕J-SAM-GST9122_應用|接線圖
一，結構特征、安裝與布線

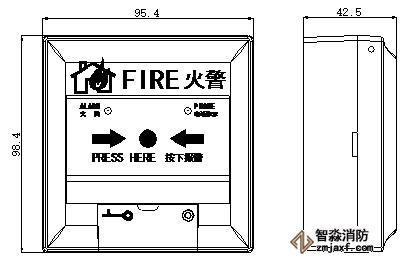

手動火災報警按鈕外形示意圖如圖2- 9
J-SAM-GST9122手動火災報警按鈕外形尺寸圖
手動火災報警按鈕的外接端子示意圖如圖2- 10
J-SAM-GST9122手動火災報警按鈕接線端子圖
其中：
Z1、Z2：報警控制器來的信號總線，無極性。
K1、K2：額定DC30V/100mA無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。
TL1、TL2：與GST-LD-8304連接的端子。
布線要求：信號Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2；消防電話線TL1、TL2采用阻燃RVVP屏蔽線，截面積≥1.0mm2。
二，應用方法

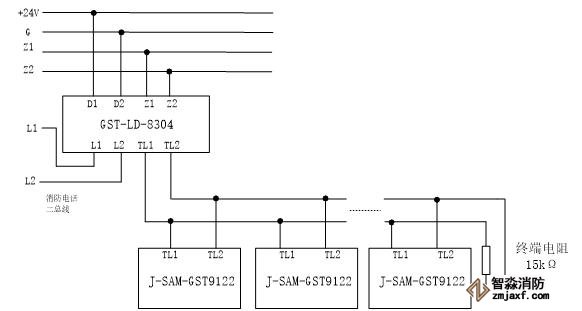

作為手動火災報警按鈕使用時，將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上，同時將報警按鈕的TL1、TL2端子與GST-LD-8304消防電話模塊連接，具體見圖2- 11 所示（最末端報警按鈕的TL1、TL2接線端子接4.7kΩ終端電阻）。
J-SAM-GST9122手動火災報警按鈕與GST-LD-8304接線圖
