海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈
海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈
壁掛標志燈,單面安全出口,0.5W,2線制,采用電子編碼方式,可進行現場編碼。

一、海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈概述:
海灣HW-BLJC-1OEⅡ0.5W-VN451AE標志燈通常安裝于室內,具有以下工作狀態:1 常亮—正常狀態;2 閃亮或定向閃亮—應急狀態;3 定向—雙向標志燈指向一側; 4 熄滅—指示關閉。
具有語音功能的安全出口標志燈,在應急狀態有“這里是安全出口”的語音提示,循環播放。 HW-BLJC-1OEⅡ0.5W-VN451AE標志燈通過信號總線接入應急照明分配電裝置;受應急照明控制器的控制及管理。HW-BLJC-1OEⅡ0.5W-VN451AE標志燈采用電子編碼方式,可通過海灣消防公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。
二、海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈技術參數:
1. 工作電壓:信號總線電壓:36V;允許范圍:20V~36V
2. 光源類型,應急時間:LED,不小于 90min,應急時間由集中電源的配置確定
3. 故障檢測:光源出現短路、斷路時,標志燈發送故障信號
4. 閃光頻率:1Hz±10%
5. 編碼方式:采用電子編碼方式,占用一個地址
6. 使用場所:室內
7. 使用環境:溫度:0℃~+55℃ 相對濕度≤95%,不凝露
8. 殼體材料和顏色:不銹鋼(本色)
9. 重量:大約 0.6kg
10. 防護等級: IP30
11. 執行標準:GB 17945-2010
三海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈結構特征:

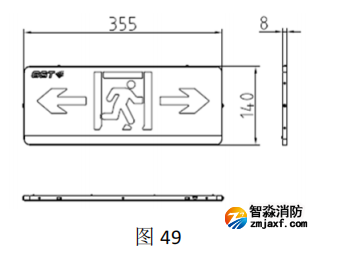

1. HW-BLJC-1OEⅡ0.5W-VN451AE標志燈按安裝方式可分為吊裝標志燈和壁掛標志燈 2 大類,外形示意圖如圖 49 所示。

2. HW-BLJC-1OEⅡ0.5W-VN451AE標志燈工作原理:標志燈正常處于常亮狀態,當發生緊急情況時,轉入應急狀態,應急狀態時閃亮(具有語音功能的指示燈播放語音提示內容),雙向標志燈可選擇使用雙側指向或單側指向(只需要使用一側指向時,另一側可單獨關閉)。
四、海灣HW-BLJC-1OEⅡ0.5W-VN451AE單面安全出口標志燈安裝與接線:
警告:安裝設備之前,請切斷回路的電源。電線接頭需要進行防水、絕緣處理。
安裝:

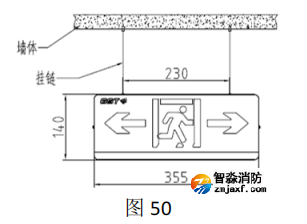

吊裝標志燈具安裝示意圖參見圖 50 所示,以雙向?yàn)槔?/span>

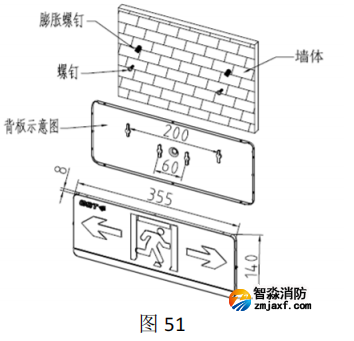

壁掛標志燈具安裝示意圖如圖 51 所示,以雙向?yàn)槔?br/>

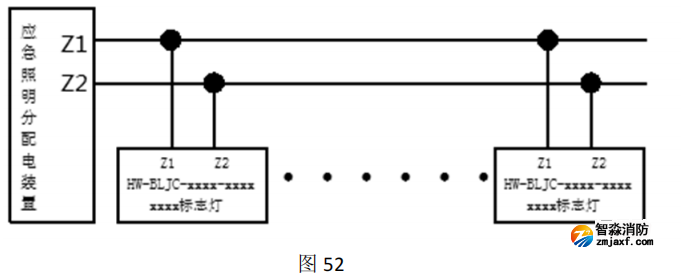

接線說明如圖 52 所示:

白色電纜:信號總線,無極性,對應分配電裝置的 Z1,Z2;
推薦使用截面積≥2.5mm2的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等 不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.cnkrok.com/;海灣服務熱線:18910580194
