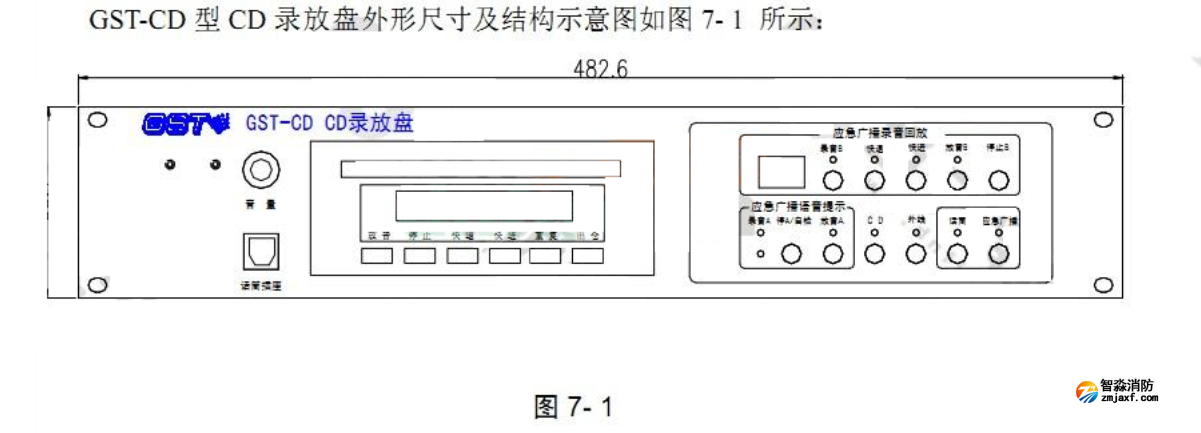

當寧提供海灣cd錄放盤的結構圖以及海灣CD錄放盤安裝圖。今天以海灣GST-CD 型CD 錄放盤為例:

各端子均為系統內部接線端子,其中:
音頻出:音頻廣播信號輸出接口。
外線 2:音頻信號輸入接口。當正常廣播與消防廣播共用一套廣播功率放大器時,正常廣播信號由“外線 2”
接口輸入。平時不啟動本設備時,“外線 2”接口與“音頻出”接口在內部是連通的;當啟動本設備后,
“外線 2”接口與“音頻出”接口斷開,消防廣播的播音內容由“音頻出”接口輸出。
內部控制線:控制信號(輸出線)。該控制線與功率放大器級聯,話筒廣播時自動聯動功率放大器。該控制
線也可實現對功率放大器進行檢驗。
C 線:聯動控制線。C 線應接到消防聯動控制設備(聯動控制信號 24V ),受聯動 設備控制實現消防自
動廣播(既應急廣播狀態)。
機殼:將“機殼”與“地”端子短接,以消除廣播系統中可能產生的噪聲或自激。
遙控輸出:本設備工作時,該端子輸出 24V,用于聯動控制廣播功率放大器等其它關聯的廣播控制設備。
地:外供 DC24V 電源接入的負極。
+24V 電源:外供 DC24V 電源接入的正極。
