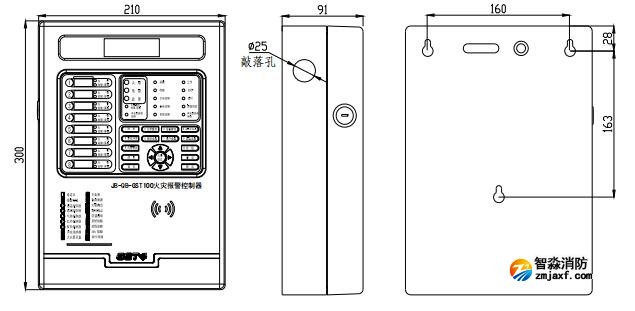

本文介紹的是海灣GST100型火災報警控制器接線圖。

說明：系統主要由海灣消防設備：報警控制器、感煙探測器、感溫探測器、手動報警按鈕、聲光警報器組成。　

　　火災報警控制器接線圖中接線與布線要求如圖所示：

火災報警控制器接線圖　

　　接線說明：

　　探測器接信號二總線，接底座任意一對對角。

　　布線要求

　　電源線：

　　導線類型：銅芯聚氯乙烯絕緣阻燃電線BV-2*2.5，平面線芯截面積≥2.5mm2；豎井線芯截面積≥4.0mm2

　　信號線：

　　導線類型：多股銅芯絕緣雙絞型雙色阻燃軟導線RVS-2*1.0平面線芯截面積≥1.0mm2；豎井線芯截面積≥2.5mm2

　　以上為筆者對火災報警控制器接線圖海灣品牌的簡單介紹，僅供參考。
